解码输出

在解码预设栏可添加最多9个预设解码源,点击对应的NDI源,设备开始解码。通过点击不同的NDI源,可快速切换解码输出。在预设框NDI源的右上角,点击x可以删除添加的源。

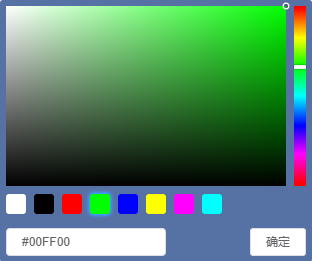

解码预设栏保留一个空白输出框,当切换至无解码输出的视频源时,设备输出此框设置的色彩。也可以用于测试输出,选择不同的色彩区域,可输出不同的色彩到监视器。

img img

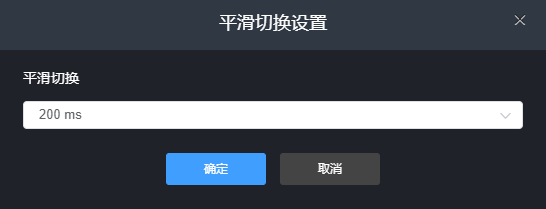

点击右侧图标img,进入平滑切换设置。当视频较大或者传输较慢时,设置较长的平滑时间可以保证切换画面达到更好的平滑切换效果,否则当切换后画面还未输出时会显示设置的Blank画面。

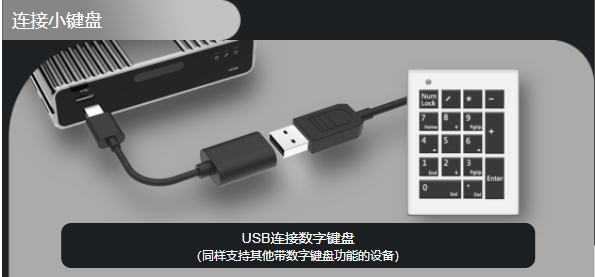

解码输出切换还可以支持USB连接数字键盘进行切换。首先连接USB键盘:

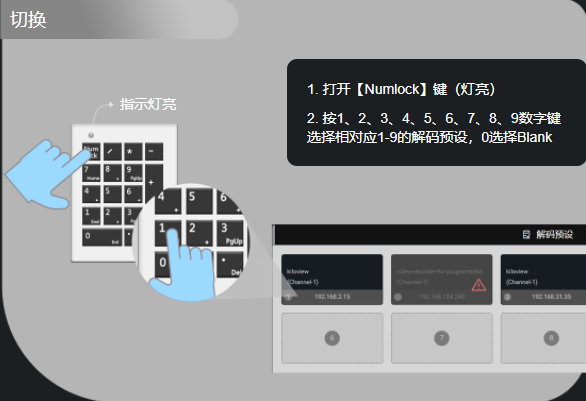

然后打开键盘上的【Numlock】键,灯亮表示连接正常,可进行切换操作。通过数字按键切换选择相对应1-9的解码预设,0选择Blank
