网络配置

编码器拥有有线、WIFI和4G多种网络,各种网络分别使用相互独立的网卡。有线和WiFi网络都可以进行IP地址设置,配置的IP地址可以用来进行网络推流和管理编码器,4G网络只能设置为推流。下面就对网络的具体配置进行详细的介绍。

有线网络

编码器通过USB转RJ45后提供一个有线网口接入,这个网口可以配置一个IP地址(编码器网口可以配置双IP地址,这里配置的IP地址非默认管理IP地址)。
有线网口出厂默认是DHCP获取IP地址的,它会根据这个局域网自动得到一个完整的IP地址、网关和DNS。

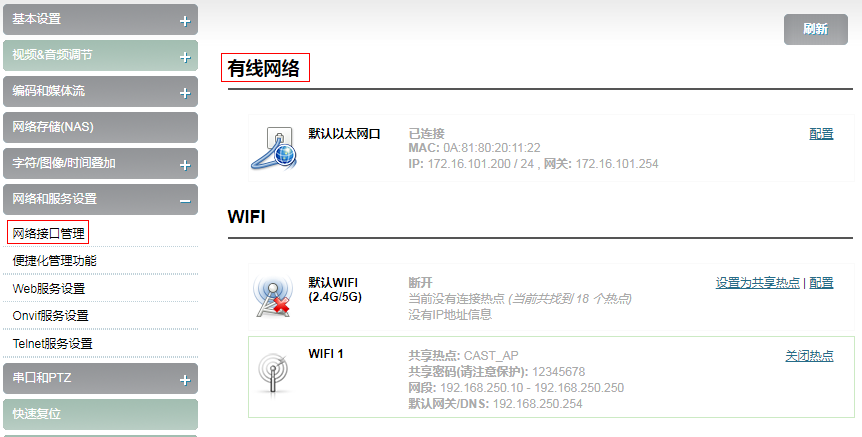

点开“网络和服务设置”,点击“网络接口管理”会进入下面的界面,可以看到编码器有线网络的IP地址。

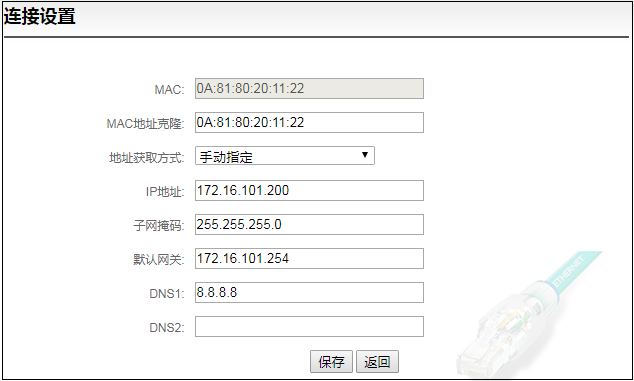

除了DHCP获得IP的方式以外,编码器还支持手动指定IP。更改有线网络的IP,点击有线网络中的“配置”按钮,会进入一个配置IP的界面。
这里有两种地址获取方式,一种是DHCP自动获取IP,另一种是手动指定IP。

  • 使用DHCP自动获取IP的方式,就首先要保证路由器或交换机开启了DHCP服务,这种方式比较简单方便,但是DHCP的方式得到的是一个会不断变化的IP,而且也无法直接知道编码器得到的IP地址是多少。
  • 手动指定的方式,是需要自己输入一个固定的IP给编码器,而且这个IP地址如果编码器不恢复出厂设置的话,是固定不会改变的,这个方式就比较稳定。所以说两种方式各有好处,可以根据实际需求来进行选择。


有线网络配置正确后,可在“信息看板”页面看到“连接状态”为“Internet可达”,“Internet连通”为“默认以太网口”。

WIFI网络-网络配置

WIFI配置有两种模式,可以实现两种功能,
“默认WIFI”是做普通终端使用,连接路由器WIFI信号,使用WIFI传输视频;

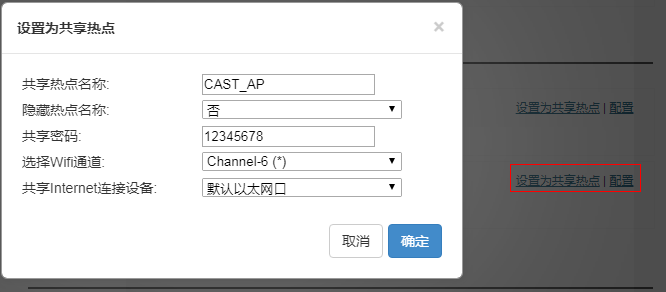

“WIFI1”是做A P热点,让其他设备连接,默认的热点名称是“CAST_AP”,热点密码是“12345678”,可以用手机或者笔记本连接这个热点来登录和管理编码器。连接上这个热点后,可以在手机或笔记本的浏览器中输入“192.168.250.254”,就可以登录到编码器的网页管理界面。如下图,点击WIFI 1的“设置为共享热点”,就可以自定义共享热点名称和共享密码,可以选择WIFI通道,以及要共享的网卡。


作为普通使用的话,只需要点击“默认WIFI”选项栏中的配置按钮,就可以进入连接WIFI的界面。

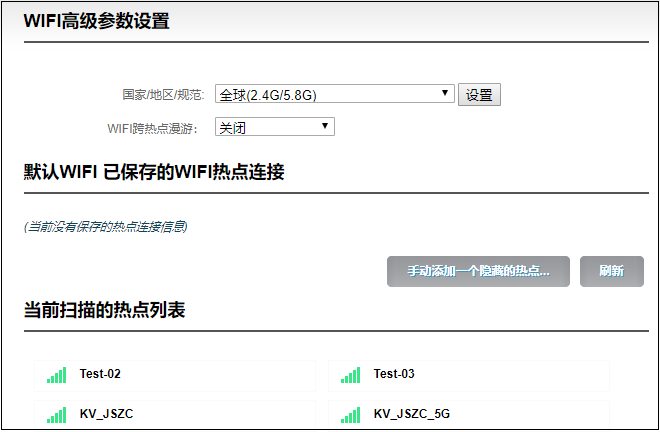

点击扫描到的WIFI热点就可以进行连接,对于一些隐藏了SSID的WIFI也可以通过手动添加一个隐藏的热点来连接。已经连接成功过的WIFI,编码器会保存这个记录,默认下次能查到这个WIFI会自动连接,也可以选中 这个已经保存的WIFI热点,来强制断开连接,或者删除忘记这个WIFI。


注意:为减少无线网络干扰,获取良好的视频播放体验,建议您将WIFI路由器和编码器尽量置于可视范围内,编码器连接WIFI的5G频段,将路由器的WIFI设置为一个相对干净的信道。拉流过程中,根据无线网络情况,必要时可适当降低编码码率,以保证视频的流畅性。

连接WIFI时,获取IP地址的方式也有两种,DHCP动态获取和手动指定。和有线网络一样,使用DHCP自动获取IP的方式,就首先要保证无线路由器开启了DHCP服务(一般都开启了),这种方式比较简单方便,但是DHCP的方式得到的是一个会不断变化的IP,而且也无法直接知道编码器得到的IP地址是多少,所以要管理编码器的话还需要接网线。手动指定的方式,是需要自己输入一个固定的IP给编码器,而且这个IP地址如果不恢复出厂设置的话,是固定不会改变的,这个方式就比较稳定,但是对于不同的WIFI,IP地址段不同,所以连接不同的WIFI可能会需要再修改IP地址,但是这样就可以不需要网线也能长期管理编码器。

注意:使用编码器WIFI功能时,最好不要同时连接有线网络,因为有线网络优先级比WIFI网络高。如果使用WIFI推流,又需要连接有线配置的话,那么必须要将有线网络的网关删除,有线网络只使用一个IP地址用来管理编码器。如果不这么做,可能会导致连接好了WIFI但是实际未使用WIFI推流。

4G 网络-网络配置

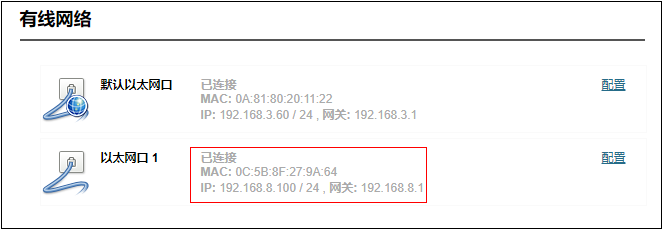

当编码器插入USB 4G网卡后,“有线网络”连接会增加一个“以太网口1”。USB网卡连接上4G网络后,会从4G网关获取IP地址等参数,显示为“已连接”状态。

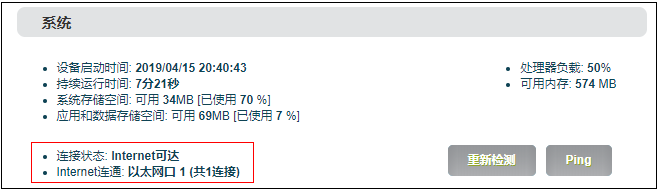

如果USB 4G网卡拨号状态是正常的,在“信息看板”页面可以看到“连接状态”为“Internet可达”,“Internet连通”为“以太网口1”(如果采用以太网口连接会显示为“默认以太网口”)。


注意:请先确认USB 4G 网卡是否开启了自动拨号连接功能,SIM卡余额是否足够,否则可能导致网络不可用,可以将USB 4G网卡插入电脑以测试能否正常提供上网服务功能。

因产品内置了4G模块,也可直接插入SIM卡连接4G网络。因不支持SIM卡热插拔,在设备开机前需要先插入SIM卡再开启设备。


设备开机后点击WEB界面的“网络和服务设置”菜单,迸入“网络接口管理”界面。

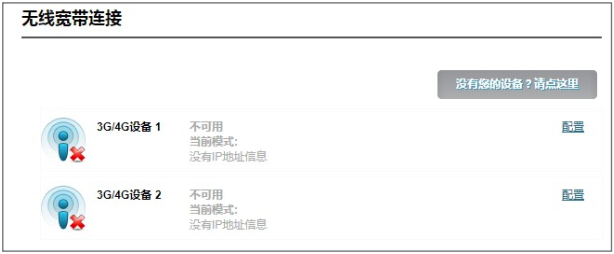

点击”配置”,手动“添加一个新的无线宽带连接”

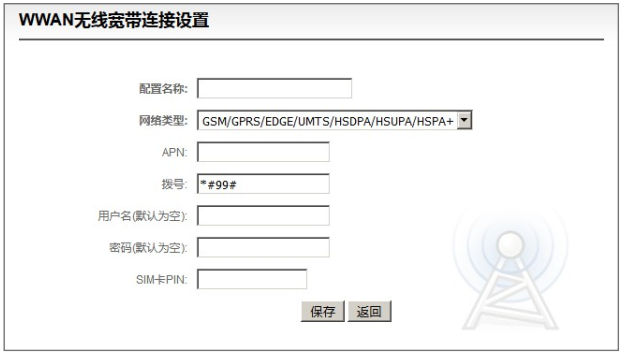

填写拔号参数: “配置名称”用于标识连接,可以任意命名; “网络类型”选择4G网络的制式,通常移动/联通选择GSM/UMTS/HSDPA模式,电信CDMA/EVDO模式; “APN”根据运营商不同正确填写。通常联通是3gnet,移动是cmnet,电信是ctlte或者ctnet; “拔号”根据运营商不同而不同,通常联通和移动是*#99#,电信是#777

便捷化管理功能

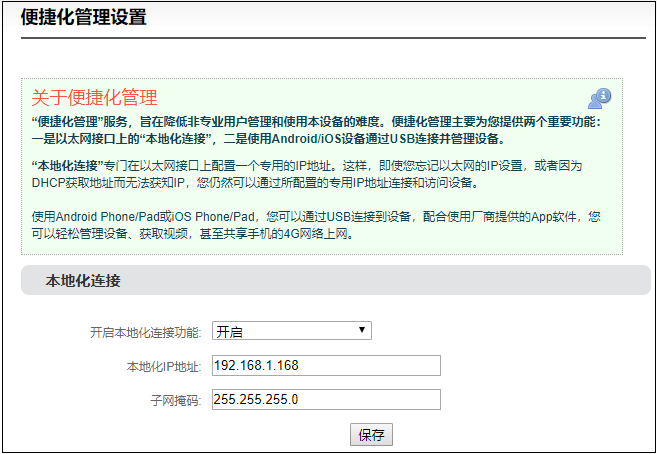

“本地化连接”专门在以太网接口上配置一个专用的IP地址(即以太网口默认IP地址)。这样,即使您忘记以太网的IP设置,或者因为DHCP获取地址而无法获知IP,您仍然可以通过所配置的专用IP地址连接和访问设备。

img“本地化连接”是将编码器绑定了一个独立的IP地址,这个IP地址不影响其他的网卡使用,在特殊情况下,可以起到一个管理编码器的作用,这个地址是可以手动更改的(一般不必更改),默认的地址是192.168.1.168。

注意:通过便捷化管理的IP地址访问设备时,您的电脑必须拥有一个相同网段的IP地址。

Android APP使用

登录KILOVIEW官网下载Android APP应用,目前仅支持安卓系统的手机端。下载后安装到手机端。
点击前往下载页面

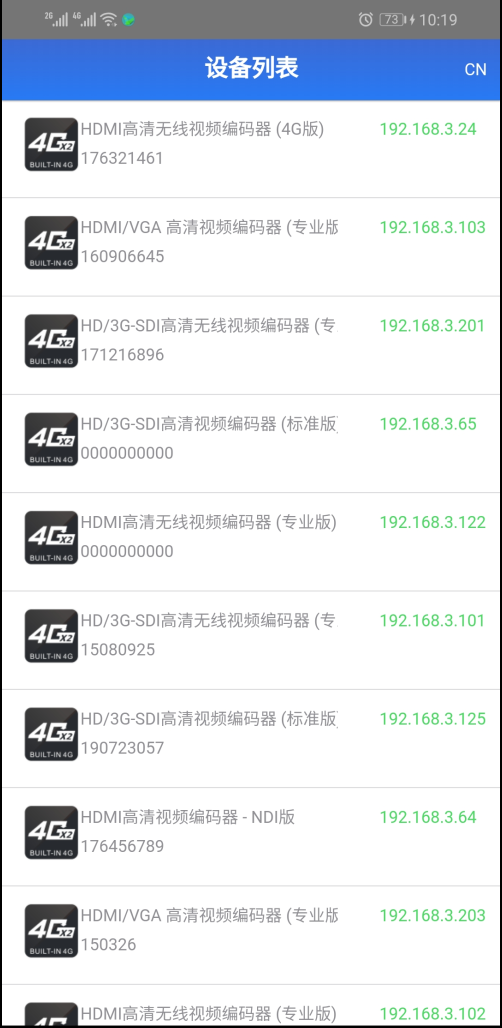

手机无线连接和设备同一网段内的WIFI(也可以连接设备的共享热点,默认热点参见5.3.2章节)。打开安装好的APP,进到设备列表自动搜索同网段下的所有正常连接的设备。

列表中展示的设备信息包含设备接口信息、设备序列号、设备IP地址等。

在展示的列表中点击需要配置管理的设备,进入到设备管理页面。

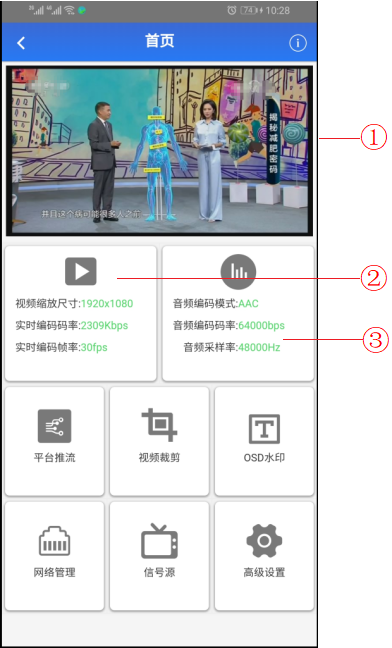

进入到参数配置页面后,在首页的的上方①区域为接入视频源图片流展示区,展示接入的视频源图像流,用于监看接入的视频源图像是否正常,此图片流三秒刷新一次。

点击②区域进入到主码流编码参数配置页面(详细配置参见6.4.2章节)。

点击③区域进入到音频编码配置页面(详细配置参见6.4.1章节)。

点击“平台推流”,进入到流服务配置页面(详细配置参见6.4.3章节)。

点击“视频裁切”,进入到视频裁切功能页面。

点击“OSD水印”,进入叠加功能配置界面,APP仅支持文字和时间叠加配置,图片叠加需进入WEB管理页面(详细配置参见6.7章节)。 点击“网络管理”,进入到网络配置页面(详细配置参见5.3章节)。

点击“信号源”,进入音视频源选择页面(详细配置参见6.3章节)。

高级设置可对设备进行快速复位、设备重启、恢复出厂设置和修改设备名称操作。

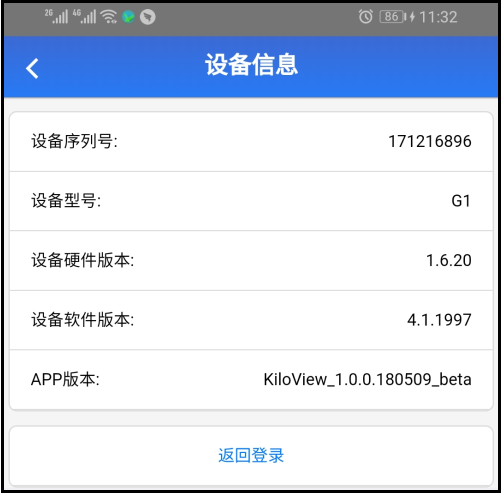

点击首页右上角img图标,进入设备信息展示页面。
