转换器输出配置

通过厂家配备的遥控器对转换器设备进行输出设置。首次使用遥控器,请检查遥控器的电池安装是否正确。遥控器操作时,请将遥控器的红外发射端对准转换器的IR接收口。

遥控器按键基本操作方法:

MENU 键用于显示/隐藏转换器控制菜单。
▲/▼ 键用于上/下选择菜单选项。
键用于选择菜单项。
键用于返回上一级菜单。
RESET 键用于恢复设备的出厂设置
INFO 显示当前输入/输出的视频格式信息
HDMI VGA CVBS 键用于选择转换器输出视频端口

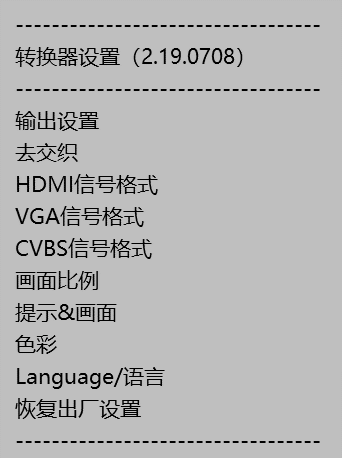

随转换器软件版本不断更新,菜单内容将有所区别。通过遥控器“MENU”,调出转换器的配置菜单:


  1. 输出设置

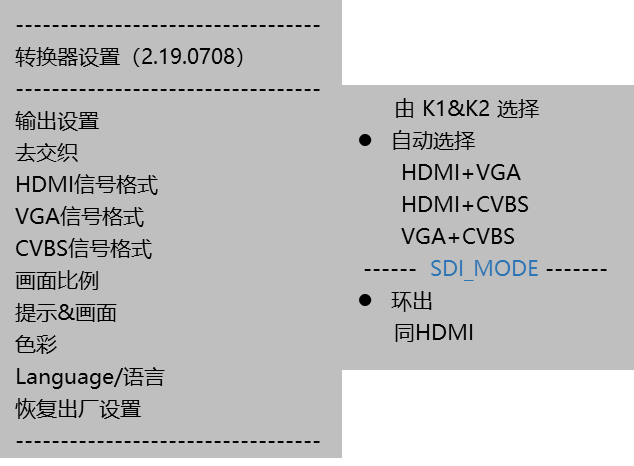

    通过遥控器菜单“输出设置”可选择转换输出的视频端口。本转换器可同时在两个输出端口和一个SDI接口上输出转换视频,输出端口的组合包括:HDMI+CVBS(AV)、HDMI+VGA、VGA+CVBS(AV)。如果选择“由K1&K2选择”,表示输出端口的选择可通过拨码开关K1和K2的组合来确定:

    K1:OFF / K2:OFF  HDMI+VGA   K1:OFF / K2:ON  CVBS+VGA
    K1:ON / K2:OFF HDMI + VGA    K1:ON / K2:ON  HDMI+CVBS(AV)

    SDI输出接口默认环出SDI输入格式相同,可通过“输出配置”——“SDI MODE”,选择“同HDMI”输出。此时SDI输出可以进行帧率和分辨率的转换,通过对HDMI输出格式的配置决定SDI输出的分辨率和帧率。

  2. 去交织
    SDI转换器可以将1080i50/59.94/60格式的视频进行去交织处理后再输出。转换器内部采用Adaptive De-interlace算法,同时开启3D降噪对去交织后的图像边缘进行处理,使得去交织后的图像达到理想效果。要开启或关闭自动去交织功能,请在遥控菜单“去交织”选项中选择。

  3. 视频输出格式
    转换器默认自动(智能)转换输入格式到输出格式,如果您需要,可以锁定某个输出端口为特定的格式。通过遥控器菜单“HDMI信号格式”可以设定HDMI输出的格式,同理,“VGA信号格式”可以设定VGA输出的格式,“CVBS信号格式”可以设定CVBS(AV)的输出格式。在对应的菜单列表中,选定您希望锁定的输出格式即可。
    如果您选择“由K1&K2选择”,表示由拨码开关K1和K2的组合来确定视频输出格式:
    对于HDMI:

    K1:OFF / K2:OFF  1080P60           K1:OFF / K2:ON   1080P30
    K1:ON  / K2:OFF  720P60         K1:ON  / K2:ON   1080P60

    对于VGA:

    K1:OFF / K2:OFF  默认自动智能转换
    K1:OFF / K2:ON   [email protected]
    K1:ON / K2:OFF   [email protected]
    K1:ON / K2:ON    [email protected]

    (CVBS(AV)不通过K1&K2组合选择,必须通过遥控器设置)

  4. 画面比例调节
    转换器默认采用“拉伸”模式进行转换输出。这对于一般情况下都是适用的。但是,假如输入视频为4:3模式的576i信号或3:2模式的480i信号,要转换输出到720p/1080p的16:9宽屏格式,经过拉伸后视频比例将失真。反之,将16:9的视频转换输出到4:3/3:2格式也存在同样问题。在此情况下,您可以通过遥控器菜单“画面比例”选择“维持比例”模式,或者“拉伸”模式进行调节。在维持比例模式下,视频的上下或左右可能会添加黑色填充边框。

  5. 提示&画面
    转换器默认带有视频输入/输出格式的信息。如果您要关闭该提示,请选择遥控器菜单“提示&画面”,在选项中选择“取消提示信息”。反之,请选择“自动提示”。
    当没有SDI信号输入时,或输入信号格式不正确,输出默认将保持最后一幅视频画面10秒,您可以通过“画面维持”设置维持的时间或者无画面维持。
    通过配置支持图像安全框、音柱、中心十字线等制作辅助功能(可选择性开启或关闭相关功能)

  6. 色彩
    亮度、对比度、饱和度和色度的默认值均为128(中间值),值范围0-255。以中间值为基准,增加/减小值对应调节亮度/对比度/饱和度的增减。

  7. 恢复出厂设置
    通过遥控器菜单“恢复出厂设置”可恢复设备的出厂设置,此时,所有之前用户设定的选项将丢失。
    当转换输出出现问题,输出端口无法正常显示时,您也可以将遥控器对准转换器的红外接收头,按下遥控器的“POWER/ RESET”键,等待大约1秒后,再次按下“POWER/RESET”键,即可恢复出厂设置。
