转换器使用手册

多功能视频转换器描述:
HDMI&VGA&CVBS-SD/HD/3G SDI视频转换器是一款高品质、高性能的视频信号转换产品,产品支持HDMI 1.3、HDCP 1.1标准,支持HDMI、VGA和CVBS信号输入,并输出兼容SD/HD/3G的SDI数字视频/音频信号。经专业的设计制造工艺,产品完全符合SMPTE标准,具有广播级的信号品质,支持HD-SDI长达200米、3G-SDI长达120米的信号传输距离【注:符合Belden 1694A线缆标准,SDI标准信号指标】。有别于当前市面上所见到的传统转换器产品, HDMI&VGA&CVBS-SD/HD/3G SDI转换器内建有专业的图像转换处理芯片,对HDMI/VGA/CVBS视频图像进行图像增强、降噪、去隔行(可选)等处理,支持用户可调节的饱和度/亮度/对比度设定,并通过自动的缩放和帧率转换,将任意输入格式的视频转换为标准的SD/HD/3G-SDI信号,完全兼容各种常见的HDMI、VGA和CVBS信号。

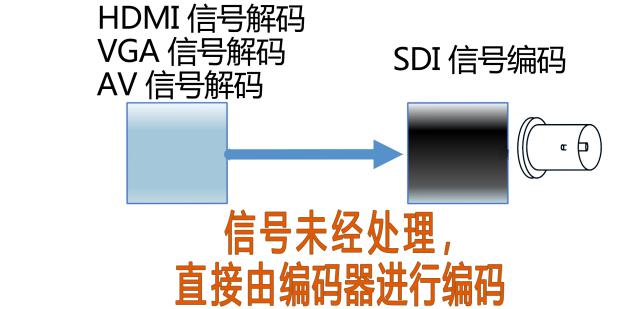

传统转换器工作原理
HDMI&VGA&CVBS - SD/HD/3G SDI转换器工作原理

HDMI&VGA&CVBS – SD/HD/3G SDI视频转换器具有如下特性:

  • 支持HD-SDI 200米/3G-SDI 120米超长距离SDI信号传输驱动能力(经过TEKTRONIX/PHABRIX专业信号测试仪测试验证);
  • 兼容HDMI 1.3, HDCP 1.1,兼容各种VESA标准信号及高达1920×[email protected]的VGA信号,支持PAL/NTSC CVBS信号;
  • 专业图像增强处理、降噪、去隔行(可选),智能格式转换(缩放)和帧率转换,兼容各种视频信号格式;
  • 支持HDMI DDC和VGA DDC功能;
  • 可选择SDI输出支持与不支持3G-SDI;
  • 支持锁定SDI输出格式,保证信号切换时不黑屏、不闪屏;
  • 双SDI信号同时输出;
  • 信号丢失时输出蓝屏/黑屏信号;
  • 输入/输出信号格式OSD显示;
  • 遥控器操作,中英文双语菜单界面。
