设备支持H.265/H.264解码，可支持HDMI/SDI双接口同时输出相同和不同信号源或分屏画面。

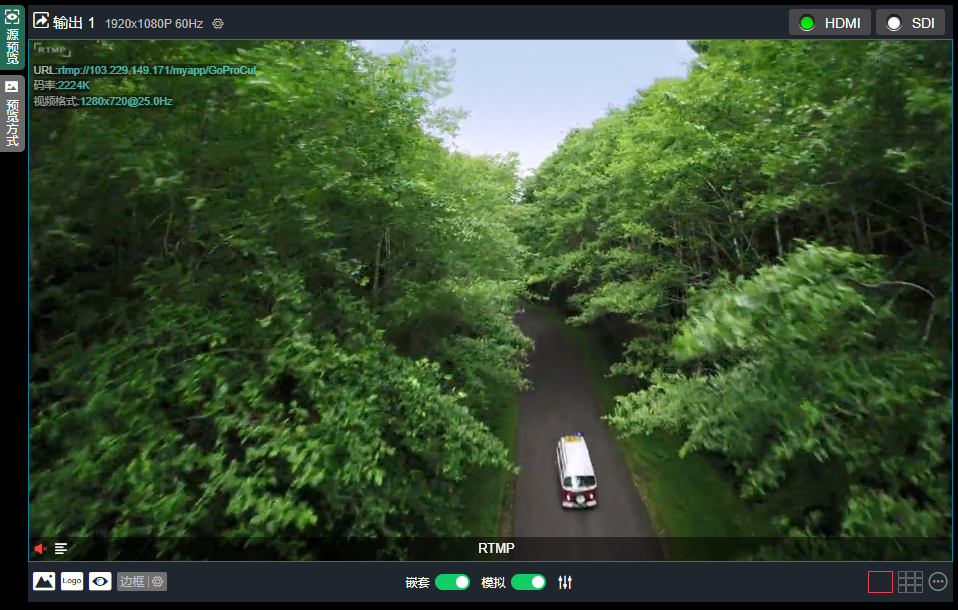

如下以“输出1”为例针对输出窗口各控件进行详细说明（如下图所示）：

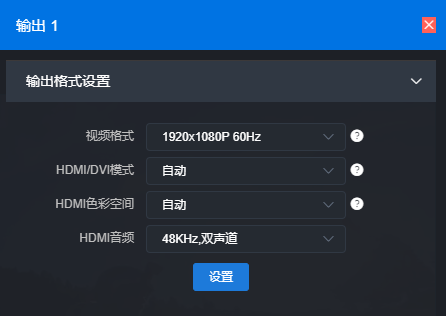

- 点击设置按钮，设置视频输出参数
视频输出格式：
支持HDMI（最高3840×2160@60Hz）/SDI（最高1920×1080@60Hz）多种分辨率配置。支持4路4k视频，或9路1080p30及以下高清视频同时解码输出，1080P 50Hz/60Hz最多同时8路。分辨率中所有标注有SDI only的分辨率，仅在SDI输出接口上有效，在HDMI接口上，将输出为与这个分辨率最接近的分辨率。
如果输出在多接口上，而某个接口无法支持指定的分辨率，如4K分辨率不能在SDI上支持，系统将选择一个多接口均能支持的分辨率替代。
HDMI/DVI模式：可选“自动”、“HDMI”、“DVI”三种模式。如果选择“自动”，将依据所连接设备的EDID描述，自动选择HDMI/DVI模式。在DVI模式下，色彩空间和音频参数将不可设置。
HDMI色彩空间：可选“自动”、“RGB444”、“YCBCR444”、“YCBCR422”、“YCBCR420”。如果选择“自动”，将依据所连接HDMI设备的EDID描述，自动选择一个合适的色彩空间。如果在这种情况下无法正常输出，请自行选择正确的HDMI色彩空间。
HDMI音频：可选32K/44.1K/48KHz双声道。请根据实际需要进行选择，默认48KHz。
- 显示当前视频源信息
输出窗口显示当前视频源分辨率格式、URL、码率等参数。
- 设置视频输出的方式
可选HDMI/SDI/两种输出方式。选择为HDMI，代表当前信号源将输出至HDMI接口；选择为SDI，代表当前信号源将输出至SDI接口。
HDMI/SDI同一时间只能被一个输出框选择，假如输出1原来选择为HDMI，此时点击输出2选择为HDMI，则输出1的HDMI选择框将变为灰色，信号输出将关闭。当一个信号输出点同时选择HDMI和SDI，则代表当前画面将同时输出至HDMI和SDI接口。
两个输出点可以选择相同信号源和画面分屏，也可以设置为不同信号源和画面分屏。
- 音频开关
点击
图标可设置开启和关闭输出音频。
- 图标开关
点击
图标开启/关闭叠加的LOGO显示；
点击
图标开启和关闭背景叠加的显示；
点击
图标开启和关闭源状态和信息展示；
点击
图标开启和关闭边框叠加，点击设置可以设置边框颜色。
- 音频增益设置
可以设置HDMI/SDI的“嵌套音频”、“模拟音频”输出的增益。
- 分屏画面设置
设备界面默认可以显示4种分屏模式，可自定义1/2/3/4/5/6/7/8/9分屏布局。通过点击右侧扩展按钮，可以设置需要显示的分屏模式，可选1-4种。扩展按钮内，已选择的分屏模式为亮色，未被选择的分屏模式为灰色，最多只能选择4种分屏模式。

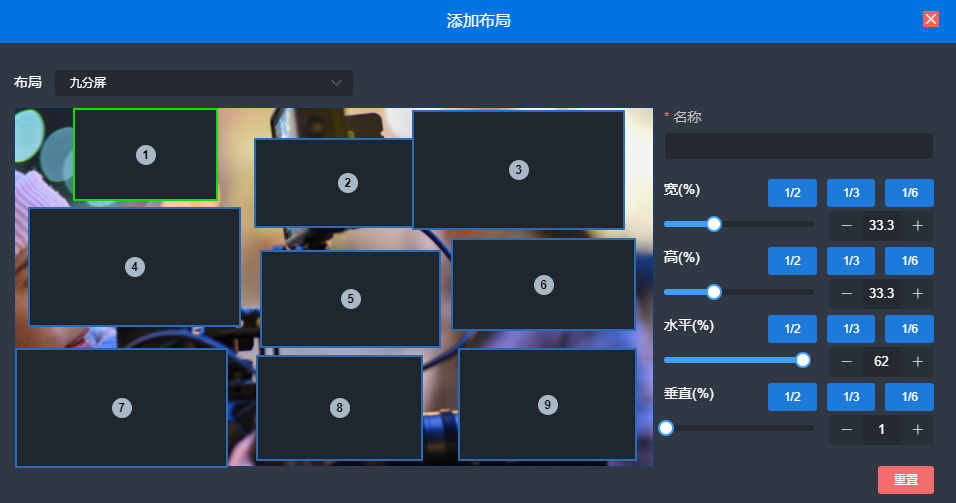

点击“添加布局”，进入布局编辑页面。选择分屏布局，可以对布局中的多画面随意拖动大小和叠加画中画，布局使用中也可以实时对布局进行修改。
- 视频源设置
点击设置按钮，对该视频源进行相关参数修改；点击“x”按钮，删除改视频源；点击符号“i”，弹出视频源参数和解码状态信息。
