媒体

点击“媒体”按钮,可进行设备的解码相关设置。主要有三部分功能:一是添加视频源及视频源列表;二是预览窗口;三是设备2个输出端信息显示,如推流、分屏,页面布局等参数配置。

视频源

添加RTSP视频源

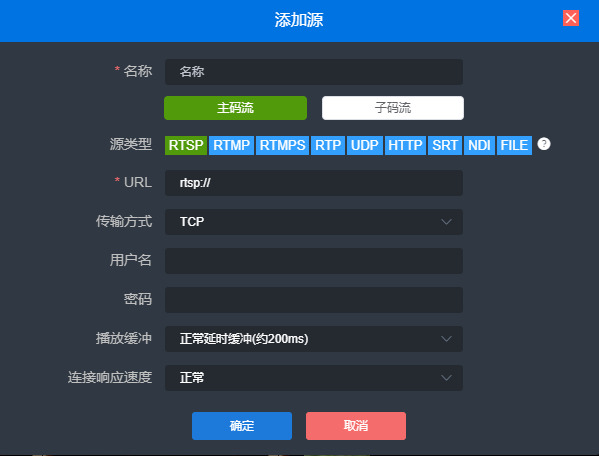

点击“添加”,在弹出的对话框里面配置相关参数,点击“确定”即可增加一个视频源。

同一名称下可以添加两个URL地址,一个主码流和一个子码流。主码流用于解码输出,子码流用于页面预览。如果仅填写一个主码流地址,预览和输出将都使用主码流。


注意:首先确认获取正确的视频源URL地址,非正常工作的源地址会导致设备无法正常工作(可通过vlc播放器测试视频源是否可用)

上图所示以添加RTSP源为例介绍如何添加视频源,添加其他类型视频源操作步骤相同,相关参数请参考下表。

视频源各参数定义如下:

名称 视频源名称,可任意设置,支持中英文混合
URL地址 支持RTSP、RTMP、RTMPS、NDI、UDP、HTTP、SRT等多种协议,设备可自动识别URL地址。在输入URL地址后,如果有一些高级参数的配置,对话框会自动弹出相应对话框以便配置对应参数。也可点击页面各协议选项直接进行详细的参数设置。
传输方式 可配置为TCP或UDP,TCP为可靠传输协议,UDP为不可靠传输协议
用户名/密码 根据视频源有无用户认证进行配置,一般不需要配置
缓冲和延时 针对各种不同的应用场景和网络,对于解码实时性和流畅性的平衡,设备提供了多种缓冲策略供用户选择。可选择零缓冲、50ms、120ms、200ms、500ms、1s,依据实际网络情况设置,网络好的可选择低一点的延时参数,网络差的则需选择高一点的延时参数。
视频接收端口 网络接收端口,范围1-65535
音频接收端口 网络接收端口,范围1-65535
绑定网络 默认auto
视频CODER 格式为[PT,]CODER[/时间戳单位],如96,H264/90000
音频CODER 格式为[PT,]CODER[/时间戳单位/声道],如96,MPEG4-GENERIC/48000/2

添加SRT视频源

  1. 在设备页面“媒体”–“添加”,点击“SRT”会自动弹出SRT源相关参数,依次配置对应参数后点击“确定”即可添加一个SRT源。

image24.pngSRT源各参数定义如下:

  • 名称:可以任意配置,支持中英文数字组合;

  • 握手模式:可选Caller、Listener、Rendezvous三个模式;

  • URL:使用CALLER模式时,URL地址格式为:srt://对端公网IP地址:端口;使用Listener模式时,URL地址为:srt://:端口

  • 地址:设置接收端的IP地址;

  • 端口:配置一个监听端口,需和发送方端口一致;

  • 传输延时:基于当前网络链路的性能来设置的,在SRT源设备和SRT目标设备两端都可以设置Latency的大小,最终将取两个值中较大的一个为SRT传输延时;

  • 加密方式:支持AES-128、AES-192、AES-256三种加密模式;

  • 密钥:加密密钥,根据加密方式填写10-32位字母或者数字组合;

  • 带宽开销:根据网络链路质量设置的百分比值。用这个百分比值乘以编码器编码的视音频总码率,可以得到Bandwidth Overhead允许的开销最大占用带宽大小,这个值与视音频码率的总和是当前SRT传输带宽的阈值,也是SRT流可以使用的最大带宽。如从“开销”的角度理解,它就是在传输所需的媒体内容(可以理解为载荷payload)外,额外要占用的“无效”带宽,但它与我们常见的协议开销、TCP首部开销、UDP首部开销有所区别,这里的带宽开销并不是固定的20-60字节TCP首部开销或8字节UDP首部开销,而是根据网络情况实时变化的,网络链路条件越差,正常传输所需的开销就越多。设置范围是5%~100%,默认大小为25%。

  • 载荷大小:发送数据包大小,接收方需匹配同样大小为最优。默认大小为1316为编解码最优数据包大小。

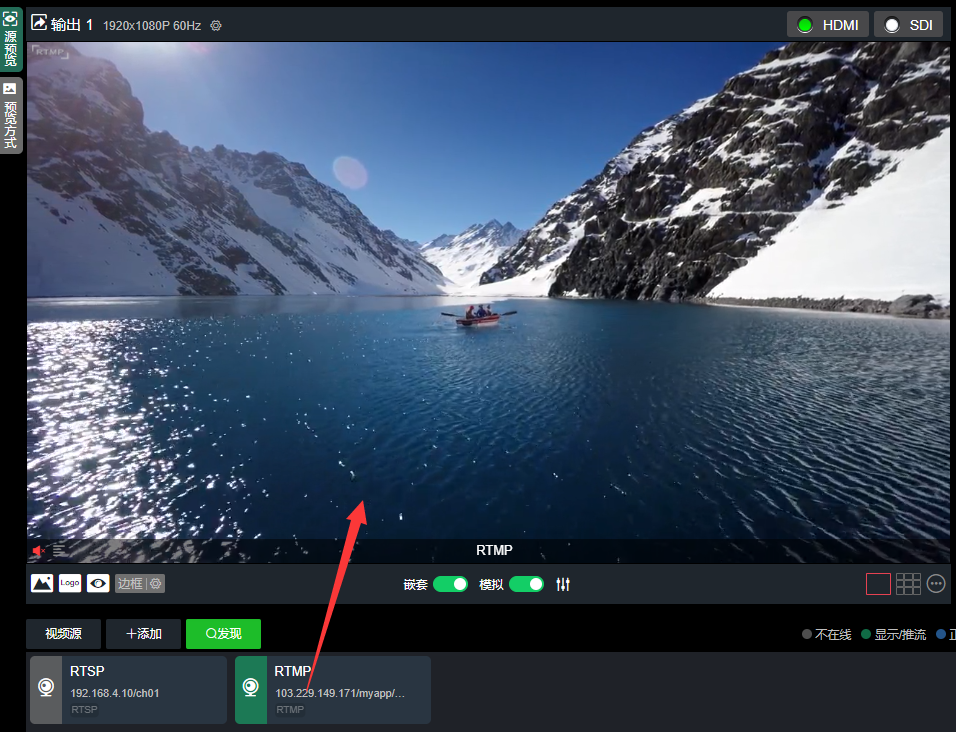

  1. 将添加的SRT视频源拖动至上方的输出1/2或者预览窗口,设备即开始在对应端口侦听SRT请求,收到正确SRT呼叫后可以与对端建立SRT连接并解码输出视频。


添加NDI|HX视频源

  1. 通过自动发现添加NDI|HX视频源

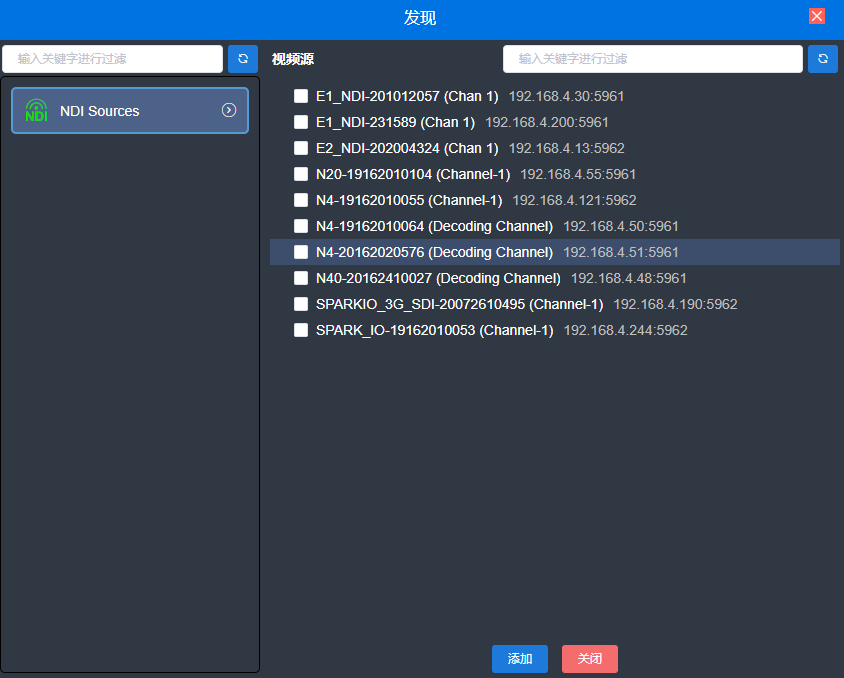

在设备页面“媒体”–“发现”,在弹出的对话框NDI Sources中,可以发现同一局域网中的NDI视频源。选择需要添加的源,点击“添加”,视频源将添加到视频源栏中。


  1. 手动添加非公共组或目标IP的NDI|HX视频源

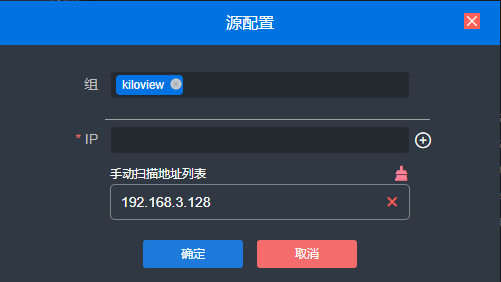

点击“NDI Sources”-“设置”,进入配置对话框。如果你想搜索同一子网内不同组名的设备,在“组”方框内填入指定的组名(比如kiloview),点击回车键,这个时候“组”方框内将显示两个组名,然后点击“确定”按钮(无需填入IP地址),设备将会同时搜索这两个组名的NDI源。(你也可以添加多个组名进行搜索)

当你需要搜索跨网段的NDI源,如果组名是非公共组则需要先填入指定组名,然后在“IP”项填入指定IP地址,点击其后的image28.png按钮,就会将这个IP地址添加到“手动扫描地址列表”,你可以一次添加多个IP地址同时进行搜索,然后按“确定”保存。


  1. 手动填写URL地址添加NDI|HX视频源

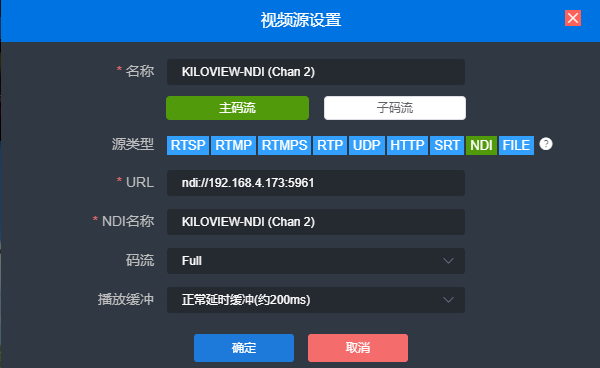

在设备页面“媒体”–“添加”,选择“NDI”,填入对应参数保存。

名称:可以任意配置,支持中英文数字组合;

URL地址:ndi://源IP地址:端口,端口默认为5961;

NDI名称:源设备名称(通道名称);

码流:可以选择Full(主码流)和Preview(子码流);

播放缓冲:根据实际场景选择播放缓冲。


注意:设备解码NDI源,仅支持对NDI|HX 2.0版本视频源进行解码。对于Full NDI视频源需选择千视其他NDI产品,如N4/N40/N3/N30等。

NDI发现服务器

NDI 发现服务器可以将NDI自动发现替换成服务器,NDI源集中注册到服务器,接收端从服务器端获取NDI源。也可通过配置此功能,将输出视频流发送给跨网段的接收端。

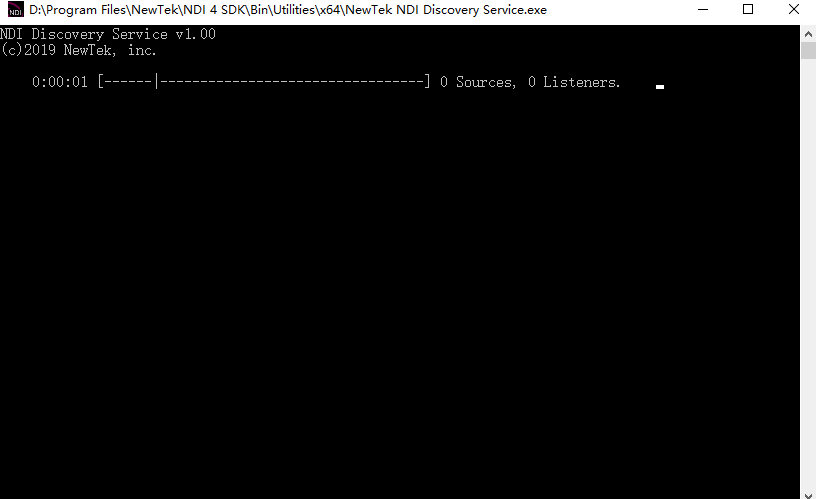

首先在接收端下载并安装 NDI SDK,需安装在接收端的一台WINDOWS电脑上。安装好以后运行Bin\Utilities\x64\NDI Discovery Service.exe。

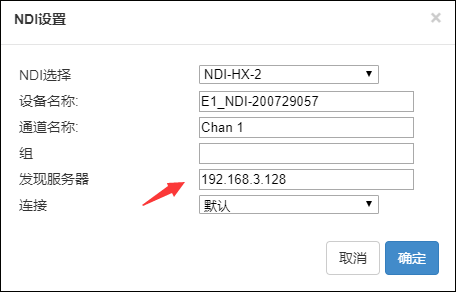

NDI编码器在发现服务器中配置发现服务器所在电脑端IP地址,NDI将注册到服务器。建议发现服务器地址配置为静态IP地址,以防止重新分配IP导致NDI连接丢失。

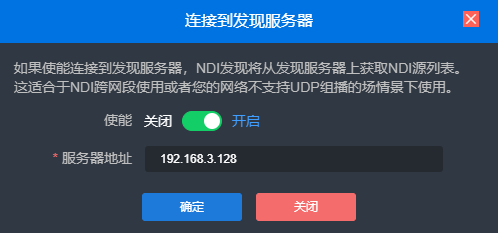

打开NDI发现服务器,同样服务器地址填写发现服务器端电脑的IP地址,设备将搜索已经注册到发现服务器的NDI流。


视频源列表

此列表展示您添加的所有视频源和源参数信息,并非所有源都处于解码状态。如需解码输出或者预览,需手动拖至上方预览区或者解码区域。视频源显示为绿色“显示/推流”则视频源处于解码或推流状态;显示为灰色“不在线”的代表未作为解码源使用;显示为蓝色“正在连接”,表示源正在建立连接准备解码;显示为黄色“正在重连”,表示源在设备解码异常,尝试连接解码;显示为红色“取流”,表示源可能错误不支持解码等。


注意:视频源添加之后,是处于非解码状态。需要手动拖动至上方的输出窗口,设备才会启动连接视频源URL并开始解码。
