设置解码输出

解码器支持H.264解码,可支持SDI和DVI(兼容HDMI和VGA)双接口同时输出相同和不同信号源或分屏画面。

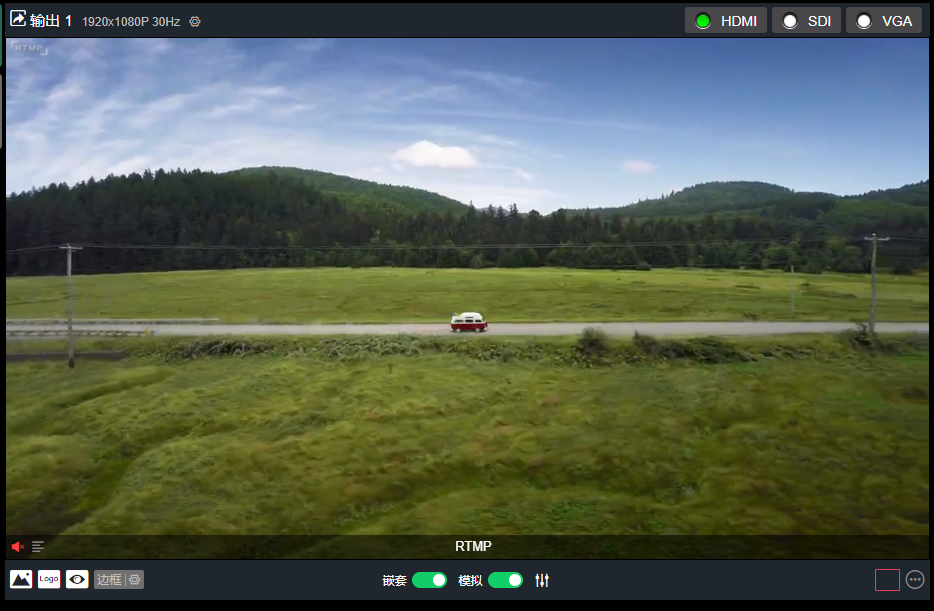

解码器WEB页面有3个输出选择,对应SDI/DVI(HDMI/VGA)两路硬件接口,您只需要将已经添加的视频源拖至对应输出窗口,解码器即开始解码工作。如下以“输出1”为例针对输出窗口各控件进行详细说明:

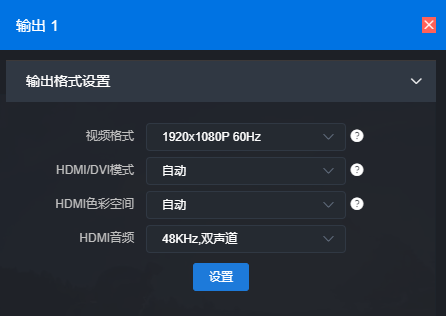

  1. 点击设置按钮,设置视频输出参数

视频输出格式:
支持SDI&DVI/HDMI/VGA(最高1920x1080P60Hz)多种分辨率配置。分辨率中所有标注有SDIonly的分辨率,仅在SDI输出接口上有效,在HDMI接口上,将输出为与这个分辨率最接近的分辨率。

HDMI/DVI模式:可选“自动”、“HDMI”、“DVI”三种模式。如果选择“自动”,将依据所连接HDMI设备的EDID描述,自动选择HDMI/DVI模式。在DVI模式下,色彩空间和音频参数将不可设置。

HDMI色彩空间:可选“自动”、“RGB444”、“YCBCR444”、“YCBCR422”、“YCBCR420”。如果选择“自动”,将依据所连接HDMI设备的EDID描述,自动选择一个合适的色彩空间。如果在这种情况下无法正常输出,请自行选择正确的HDMI色彩空间。

HDMI音频:可选32K/44.1K/48KHz双声道。请根据实际需要进行选择,默认48KHz。

  1. 显示当前视频源信息
    输出窗口显示当前视频源分辨率格式、URL、码率等参数。
  2. 设置视频输出的方式
    可选HDMI(兼容DVI)/SDI/VGA三种输出方式,假如输出1原来选择为HDMI,此时点击输出2选择为HDMI,则输出1的HDMI选择框将变为灰色,信号输出将关闭。当一个信号输出点同时选择HDMI和SDI,则代表当前画面将同时输出至HDMI和SDI接口。两个输出点可以选择相同信号源和画面分屏,也可以设置为不同信号源和画面分屏。
  3. 音频开关
    点击img图标可设置开启和关闭输出音频。
  4. 图标开关
    点击img图标开启/关闭叠加的LOGO显示;点击img图标开启和关闭背景叠加的显示;点
    img图标开启和关闭源状态和信息展示;点击img图标开启和关闭边框叠加,点击设置可以设置边框颜色。
  5. 音频增益设置
    可以设置HDMI/SDI的“嵌套音频”、“模拟音频”输出的增益。
  6. 分屏画面设置(仅DC230支持)
    设备界面默认可以显示4种分屏模式,可自定义1/2/3/4分屏布局(DC220仅支持单分屏解码输出)。通过点击右侧扩展按钮,可以设置需要显示的分屏模式,可选1-4种。扩展按钮内,已选择的分屏模式为亮色,未被选择的分屏模式为灰色,最多只能选择4种分屏模式。

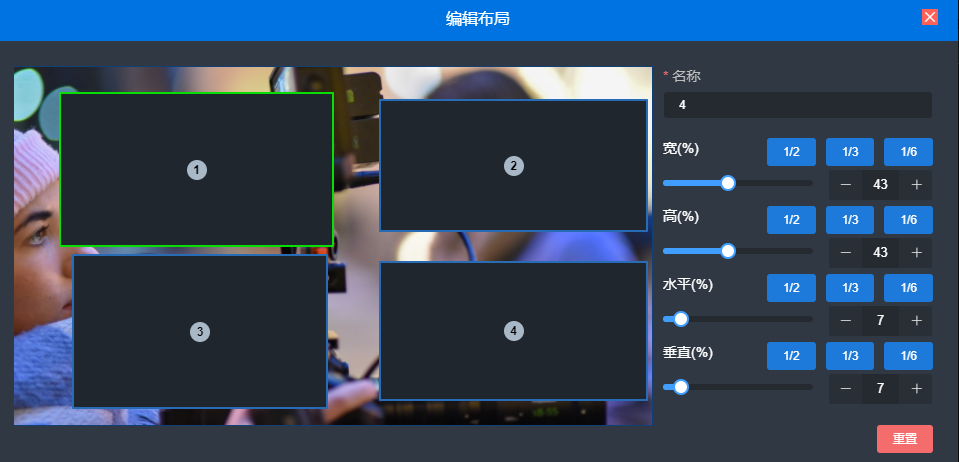

    点击“添加布局”,进入布局编辑页面。选择分屏布局,可以对布局中的多画面随意拖动大小和叠加画中画,布局使用中也可以实时对布局进行修改。
  7. 视频源设置
    点击设置按钮,对该视频源进行相关参数修改;点击“X”按钮,删除改视频源;点击符号“i”,弹出视频源参数和解码状态信息。
