设备安装与连接

文章目录

连接电源

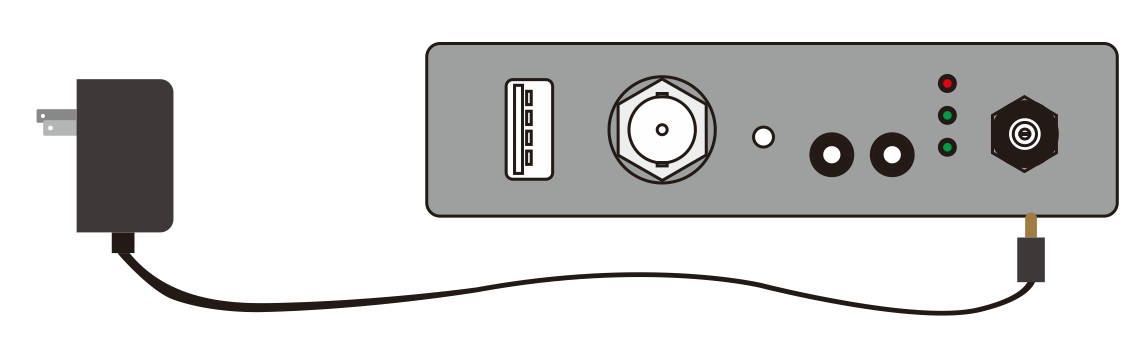

使用连同主机标配的电源适配器（DC 12V/1A），将直流电源接入到主机，设备上电后电源灯常亮。

注意：请尽量使用设备标配电源适配器给设备供电，使用其他不合格电源供电可能会损坏设备。

将SDI或DVI/HDMI/VGA线连接至设备对应端子（可同时连接，解码器支持两路信号同时输出），另一端连接至显示器、电子屏等显示设备。

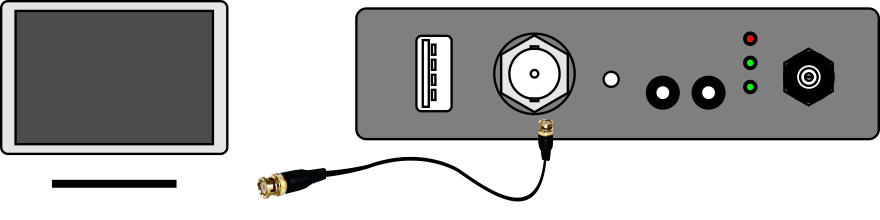

使用SDI线将设备的SDI输出接口与SDI显示设备直连。

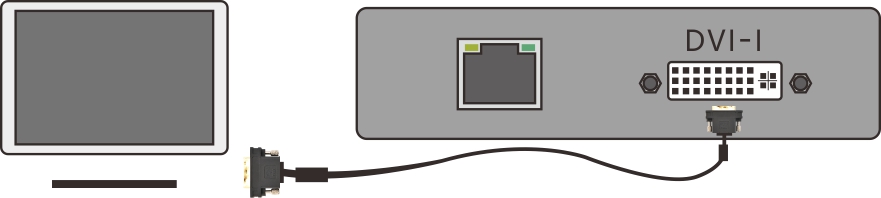

使用DVI线将设备DVI视频输出接口与DVI显示器直连。

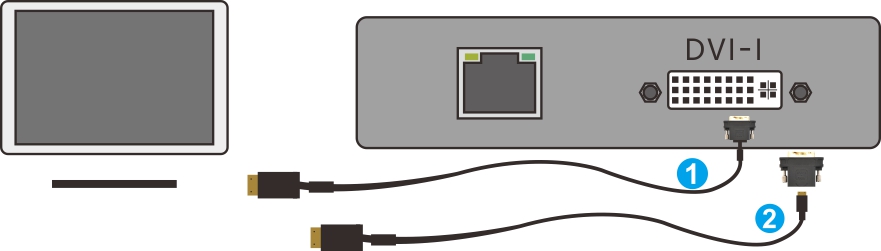

推荐使用DVI to HDMI连接线将设备DVI视频输出接口与HDMI显示器连接。
也可使用DVI to HDMI转换接头加HDMI线缆的方式连接。

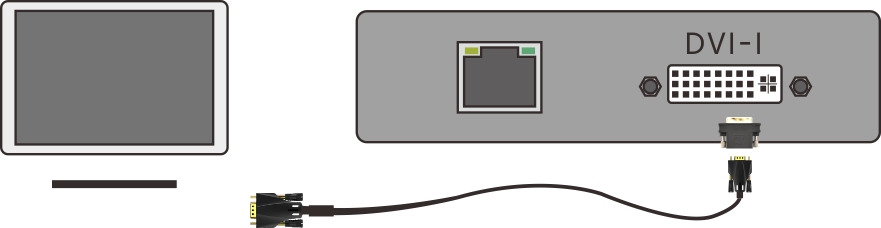

需要使用一个DVI to VGA转换接头将DVI-I接口转换成VGA接口，然后使用普通VGA线缆与显示器连接。

如果需要采用模拟音频输入和输出，则需要连接模拟音频接口；不需要则不必连接。

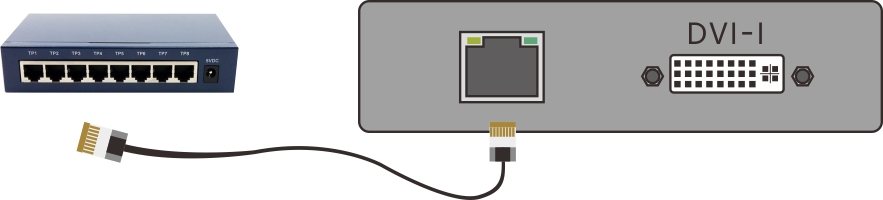

将网线一端连接到解码器的100/1000M以太网口，另一端连接到网络交换机，也可以直连到计算机的网口。
