设备清单和接口说明

设备清单

名称 单位 数量
编码器主机 1
WIFI天线 2
DC12V/1A电源适配器 1
用户手册 1
合格证/保修卡 1

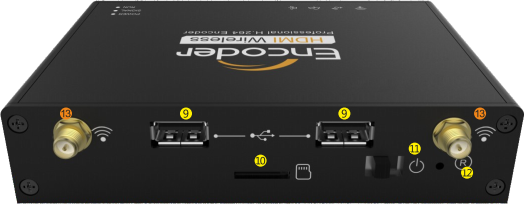

设备接口说明


1、电源接口 2、Mini USB接口 3、音频输出 4、音频Line in

5、SDI IN 6、SDI LOOP 7、100M以太网口 8、工作指示灯


9、USB扩展口 10、Micro SD/TF卡槽 11、电源开关 12、复位按钮 13、WIFI天线接口

信号指示灯

E/G/M/1U系列工作指示灯

标识 颜色 状态 说明
POWER 红色 常亮 电源已连接
image8.png 闪烁 设备电源故障
熄灭 电源未连接或设备电源故障
SIGNAL 绿色 常亮 信号正常
image9.png 闪烁 信号未锁定或恢复出厂设置指示(同时RUN灯也会闪烁)
熄灭 信号异常
RUN 绿色 常亮 设备编码工作正常
image10.png 闪烁 设备恢复出厂设置指示(同时SIGNAL灯也会闪烁)
熄灭 设备编码异常或未启动
