音频编码参数设置

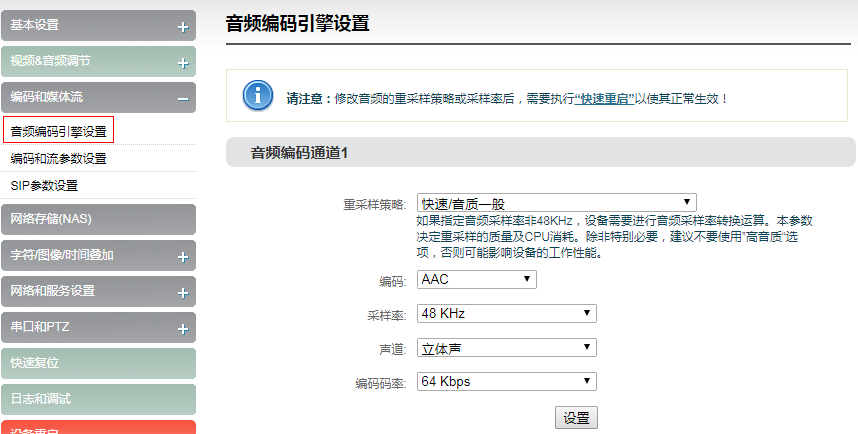

点开“编码和媒体流”，然后选择“音频编码引擎设置”，就会进入到音频编码器设置界面。音频编码通道是强制开启的，音频编码模式有AAC、G.711两种模式可以选择，音频采样率可以根据实际需要选择，声道有立体声和单声道两种方式，编码码率在16 K-256 K范围内可调节，默认是64Kbps。

注意：修改音频的重采样策略或采样率后，需要执行“快速复位”或者“设备重启”以使其正常生效！

视频编码参数设置

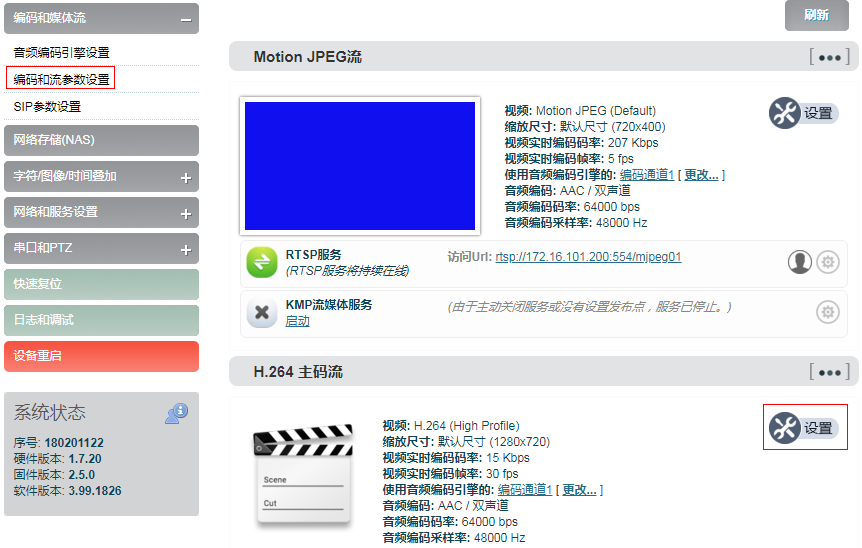

视频编码参数是可以调节的，打开“编码和媒体流”，点击“编码和流参数设置”会进入下面这个界面。我们一般要设置的就是“H.264主码流”那一栏的参数。

注意：是设置H.264主码流设置，不是Motion JPEG流里面的设置。

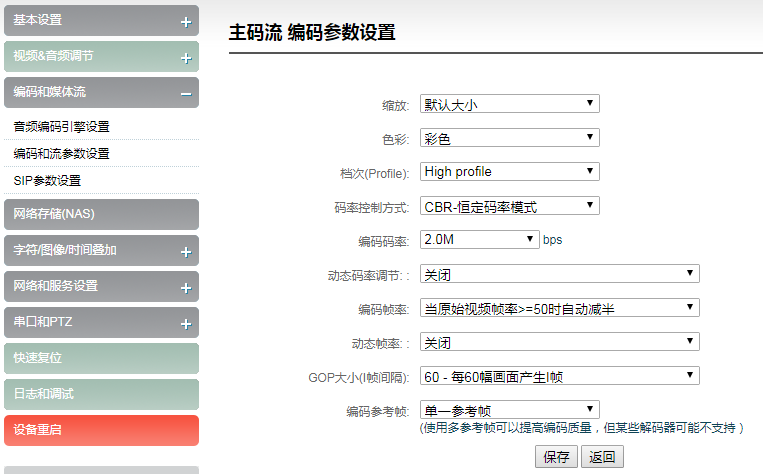

点击“设置”按钮后，会进入主码流编码参数设置的界面，如下图：

缩放：有9个选项可供选择，默认的设置是默认大小，即进来的视频是什么大小，编码后出去的也是一样的大小。

色彩：有两个选项，灰度和彩色，灰度是黑白的颜色，彩色则是保留原有的色彩，默认设置是彩色。

档次（Profile）：支持三个档次，High profile，main profile，baseline，三个档次，这个要根据平台支持的编码档次来设定，High profile是压缩效率最高的即同等码率下，画质是最好的，baseline是支持最广的，默认设置是high profile，具体要根据实际平台支持的来设定。

码率控制方式：有两种，CBR-恒定码率模式和VBR-动态码率模式，根据字面意思理解CBR是稳定不变的码率，VBR是根据实际内容不断变化码率，一般网络传输用CBR保证传输质量，文件存储用VBR，保证视频文件质量，默认设置是CBR-恒定码率模式。

编码码率：支持64K-40M之间调节，可以选择我们设定的选项，也可以自定义码率大小，码率越高，编码后的视频质量就越好，具体设置还是要根据自己的实际网络情况来设定，不能高于自己网络的上行带宽。

动态码率调整：可以选择“关闭”或“根据网络带宽自动调节码率”，默认是关闭的。

编码帧率：有全帧率和当原始视频帧率>=50时自动减半以及自定义三种选项，全帧率意思是进来的视频是多少帧，那么编码后也会是多少帧；当原视频帧率>=50时自动减半意思是当进来的视频是1920*1080P50的话，那么编码后出去的视频的帧率则是25帧，这样会很好的节省对网络带宽的消耗；自定义则是自己手动指定视频编码后的帧率，原则上不能高于视频原有的帧率。

动态帧率：可以选择“关闭”或“当码率较低时，自动降低帧率”，默认是关闭的。

GOP大小（帧间隔）”:有5个选项以及支持自定义调节，这个根据实际情况调整，默认是60，这个值也可以满足绝大部分需求。

编码参考帧:有单一参考帧和多参考帧两个选项，理论上使用多参考帧可以提高编码质量，但是有些编码器和播放器可能不支持多参考帧。

子码流参数设置参考主码流相关配置。

注意：NDI设备的子码流必须一直处于开启状态，否则会导致NDI流没有音频。
