信息看板

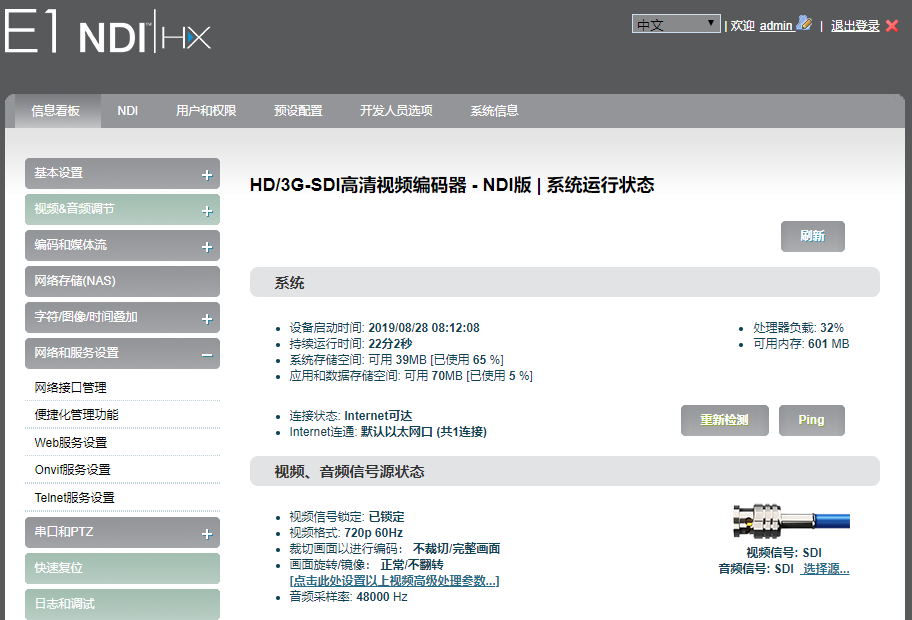

“信息看板”是对设备当前运行状态、音视频流状态的一个总览,可点击“刷新”按钮实时刷新,对编码器设置及故障排查能起到很大的帮助作用。


系统
可查看设备的“设备启动时间”、“持续运行时间”、“系统存储空间”、“应用和数据存储空间”等当前设备运行信息,以及可以显示“连接状态”和进行“Ping”测试。如果需要推流至Internet平台,“连接状态”必须是“Internet可达”,否则无法正常推流。

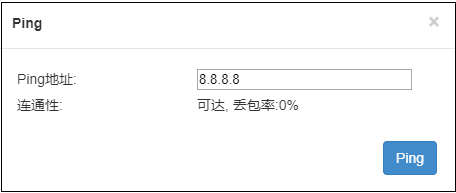

“Ping”按钮提供了一个简便的测试网络是否可达的功能,打开“Ping”按钮,输入测试地址,点击Ping,等待3s系统检测结果,“连通性”显示为“可达,丢包率0%”代表网络状况良好,可以正常推流至Internet。


注意:如果测试ping公网IP地址可达,而ping域名不可达,一般是DNS服务器配置不正确。

视频、音频信号源状态

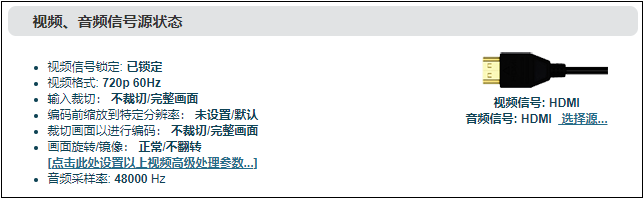

可显示“音频、视频信号”、“视频格式”、“前置处理”、“音频采样率”等信息,正常情况下显示如下:


如果“视频信号锁定”显示为“无信号(输出蓝屏)”,则代表设备未检测到视频输入源,请检查输入线缆是否插好;如果“音频采样率”显示为“0Hz”,则代表设备未采集到音频信号,请检查输入源的音频是否正常。
