字符/图像/时间叠加

如果想要叠加图片,需要先配置“叠加图片管理”以上传所需图片;如果只是叠加字符和时间,可以直接配置叠加功能。

图片叠加管理

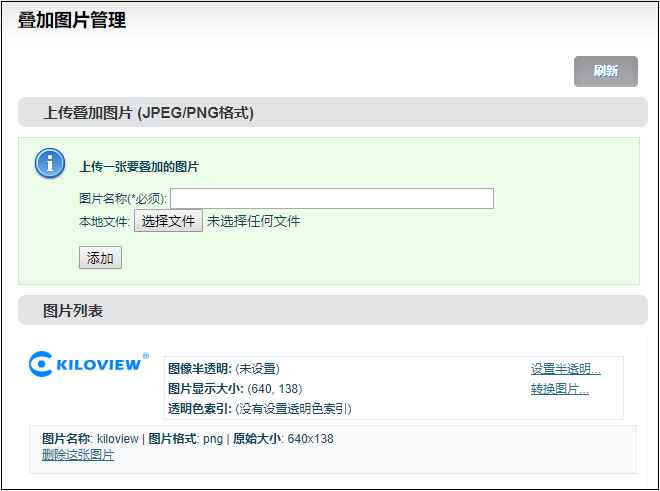

进入“图片叠加管理”-输入图片名称-选择文件-选择要上传的图片,点击添加,图片上传到编码器存储。在图片列表中将显示添加成功的图片和图片信息。


图片添加之后,可以进行相应的设置:

  1. 设置半透明:值为255表示无半透明效果,值为0表示全透明。介于0-255之间的值控制半透明的程度。
  2. 转换图片:
    图像大小: 设置缩放宽/高为0,将恢复原始图像的默认大小。
    PNG透明阀值: 可控制当PNG图片中透明度低于该值时,0视为全透明。适当调整该阀值可以解决透明图片锯齿边的问题。
    透明色索引: 通过手动指定索引颜色(的位置)及容差,去除图片背景。大多数情况下,透明的PNG图片无需手动处理。

叠加功能

在“主码流”配置项,先“打开”使能本码流的叠加功能,配置“叠加内容不随画面旋转”为是或否,然后依次“添加叠加项”,针对“文字”、“系统时间”、“图片”三个叠加项需要分别做叠加功能。

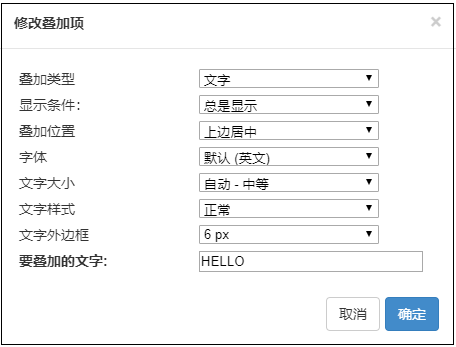

如“文字”叠加项内容如下:

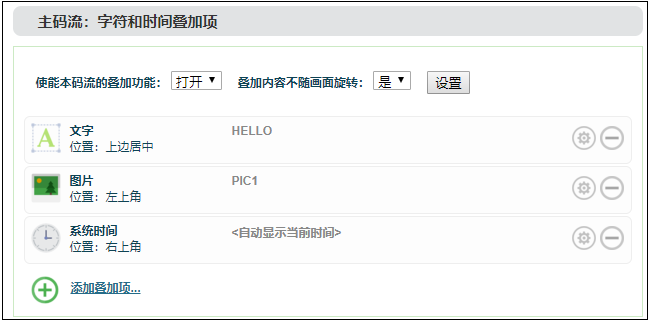

对于每个叠加项,可以分别配置“显示条件(总是显示和有或无视频时显示)”、“叠加位置”、“字体及大小样式”、“叠加的图片或文字内容”等参数。添加之后,WEB管理页面显示如下:

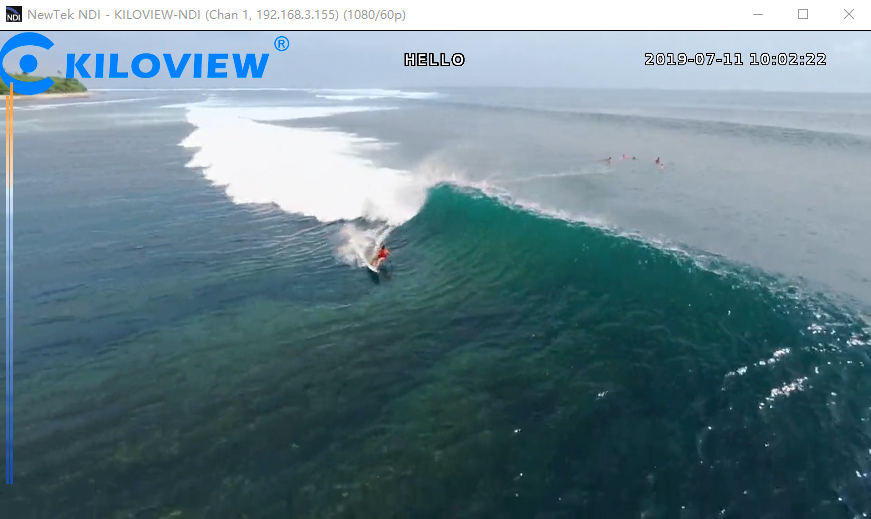

通过编码器对视频编码之后,文字、图片、时间叠加效果显示如下:


注意:
添加图片不得大于视频分辨率。如视频为1920×1080,上传的图片为3840×2160,叠加图片将会失效无法显示;
当添加多个图片或者文字和时间,可能出现不能显示添加的项目。此问题是添加的多个项目相互覆盖导致,需要调整叠加的位置以免相互覆盖导致不能正常显示;
当添加的图片占据大部分视频画面时,由于画面的动态波动小,实际码率与设置的码率会大幅降低;
添加图片格式仅支持JPEG和PNG;
