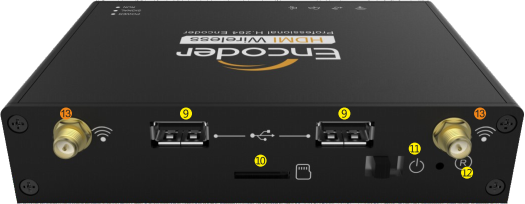

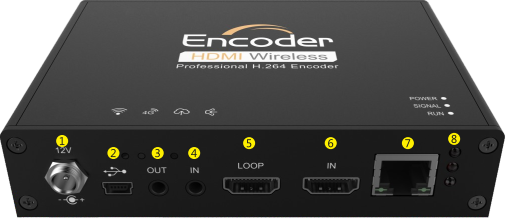

E/G系列接口说明

1、电源接口2、MiniUSB接口3、音频输出4、音频Linein
5、SDIIN/HDMILOOP6、SDILOOP/HDMIIN7、100M以太网口8、工作指示灯

9、USB扩展口10、MicroSD/TF卡槽11、电源开关12、复位按钮
13、WIFI天线接口（仅G系列无线编码器）

M2接口说明

1、拨码开关（仅用于定制开发）2、复位按钮3、电源输入接口

4、音频输出5、音频linein6、RS-485接口7、VGA信号输入
8、HDMI输入9、100M以太网口10、USB扩展口

1U单路/多路系列接口说明

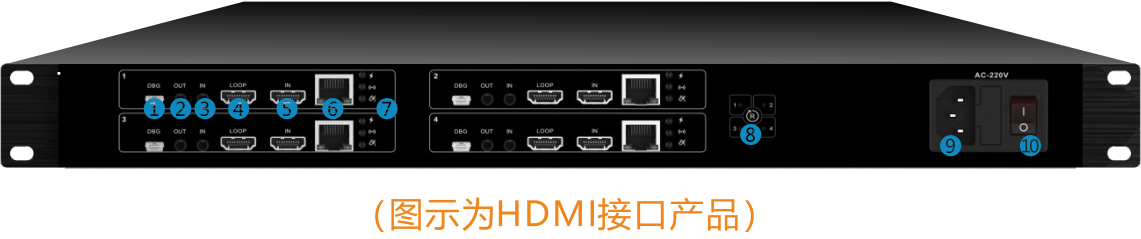

​ 1U四路系列图示

1、MiniUSB接口2、音频输出3、音频linein4、HDMILOOP/SDIIN
5、SDILOOP/HDMIIN6、100M以太网口7、工作指示灯
8、复位按钮9、AC220V电源接口10、电源开关

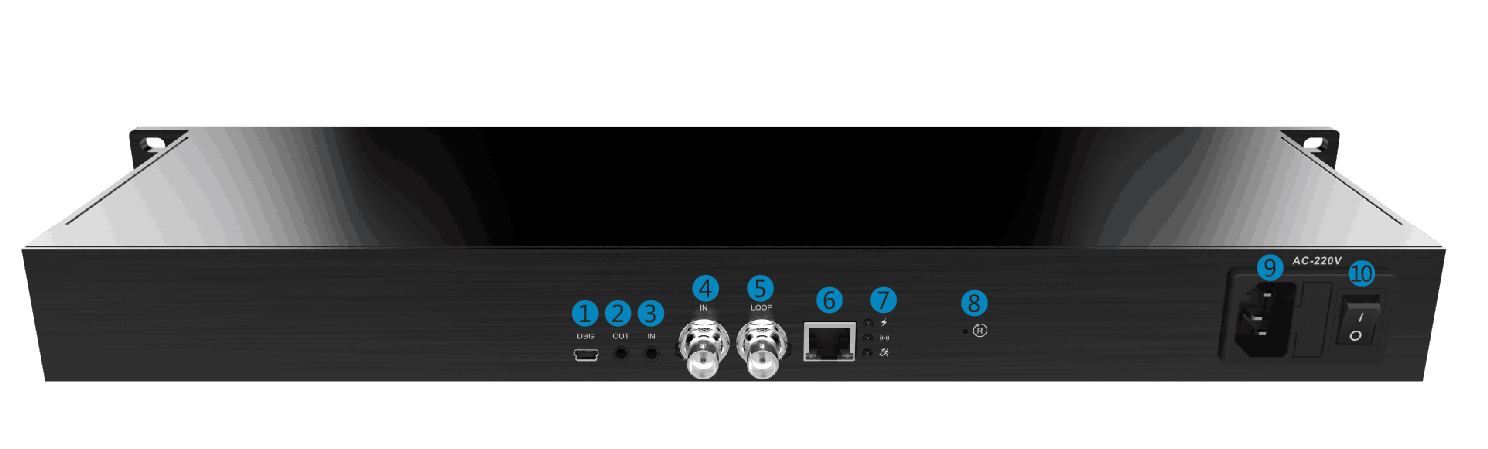

​ 1U单路系列图示

1、MiniUSB接口2、音频输出3、音频linein4、HDMILOOP/SDIIN
5、SDILOOP/HDMIIN6、100M自适应以太网口7、工作指示灯
8、复位按钮9、AC220V电源接口10、电源开关
