编码模式设备连接：

注意：

（1）请使用设备标配电源适配器给设备供电，其它不合格电源可能会损坏设备;

（2）编码器模式下，需确保摄像机输出的HDMI线缆连接HDMI IN接口；

（3）Loop不是必须的，当需要环出时通过HDMI线缆连接HDMI OUT接口。

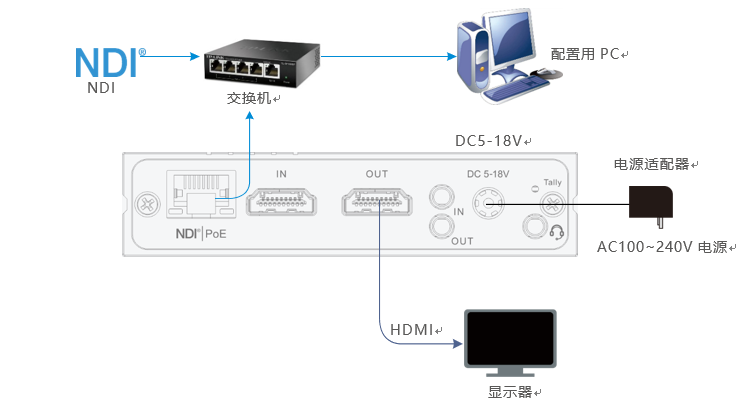

解码模式设备连接：

注意：

(1) 请使用设备标配电源适配器给设备供电，其它不合格电源可能会损坏设备;

(2) 同一设备的编码模式和解码模式不可同时使用；

(3) 解码器模式下，需确保HDMI线缆连接的是HDMI OUT接口。
