多方音视频互动系统仅由两台至多台嵌入式终端设备组成,通过简易的安装和组网(终端间可自动发现),可将各种物理音视频信号、网络音视频信号等,在无需中心处理单元(MCU)的条件下,实现多画面分割模式下的多方音视频互动、录像存储、水印叠加、直播推流等业务功能。

可广泛应用于医疗示教、远程会诊、互动教学、视频会议、互动节目制作等多方音视频互动场景。

MS4多方音视频互动系统缩略图

医疗示教

MS4多方音视频互动系统缩略图

视频会议

MS4多方音视频互动系统缩略图

远程会诊,互动教学

NDI节目制作

互动节目制作

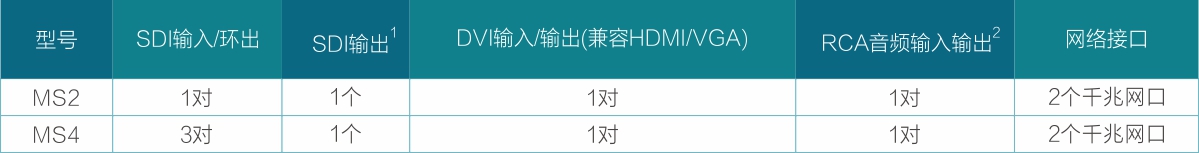

终端设备分为MS2和MS4两种型号,前者支持2路物理音视频输入和输出,后者支持4路物理音视频输入,2路物理音视频输出(支持接口定制),详细如下:

MS4多方音视频互动系统缩略图



特色1: SDI输出口和DVI输出口,可输出相同内容,也可输出不同内容。

特色2: RCA音频可自由选择加嵌进入任意物理输入接口。

产品特点

所有终端均支持本地音视频(自动接入)、异地其他终端音视频(自动发现)、以及其他UDP/RTMP/RTSP/RTP/HLS/HTTP等多种网络音视频接入(手动添加),最多可接入32路视频流,可任意切换其中9个视频自定义分割显示,且所有视频流声音均可开启/关闭/混音自定义处理,实现任意多终端之间的音视频互动。

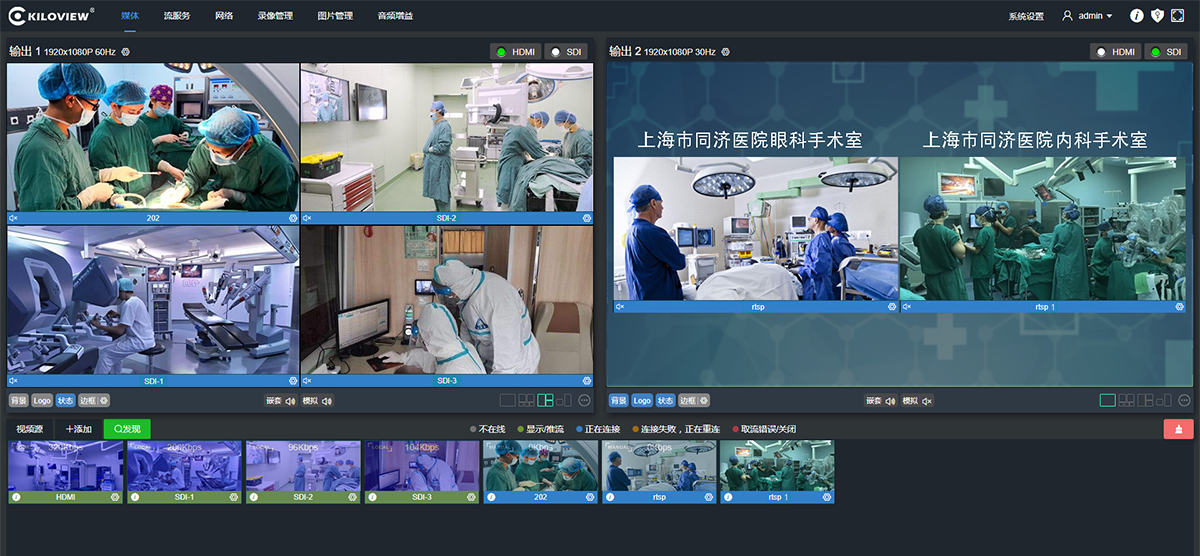

多方会话示意图

MS4多方音视频互动系统缩略图
MS4多方音视频互动系统缩略图

特色3: 支持对本地视频进行裁切、旋转(竖屏)、色彩调节和画面降噪等处理。

特色4:本地网络终端之间可自动发现,互联网环境下可通过千视集中管理平台进行自动发现。

特色5:支持9画面内的自定义窗口数量、自定义窗口大小及位置,且支持画中画功能。

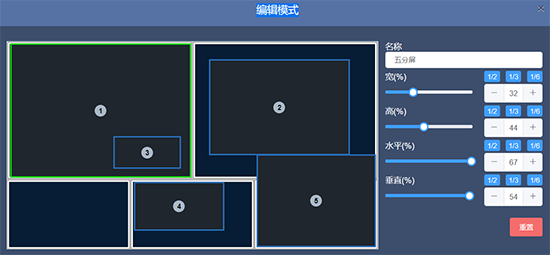

自定义窗口示意图

直播推流及其他流媒体服务

多画面会话视频,连同混音后的音频一起,除可上屏显示外,还可进行RTSP/RTMP流服务。

会话画面可根据直播需要,叠加LOGO/背景/图片/文字等,以及自定义窗口边框显示。

特色6: 所有终端的网络输入或输出流,均支持定制SIP/SRT/NDIHX/HLS/HTTP/TS over UDP/GB-T28181等特殊协议传输。

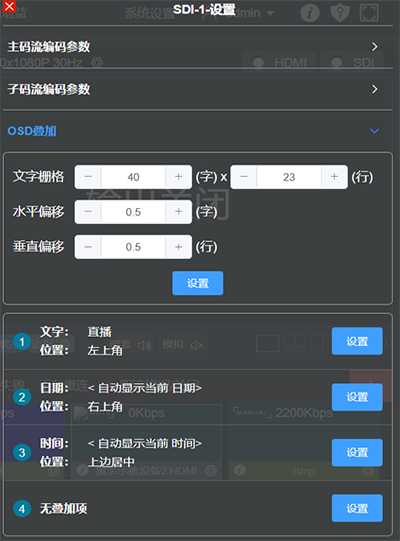

图文叠加示意图

MS4多方音视频互动系统缩略图
MS4多方音视频互动系统缩略图

录制存储

所有终端支持录制本地输入的视频和两路物理输出的视频、支持录像文件在线回放和下载。
可定制双2.5寸SATA热插拔硬盘口,支持录制过程中更换硬盘、亦支持定制NAS网络存储。

特色7: 可定制支持对任何会话参与方视频、第三方接入的视频录制。

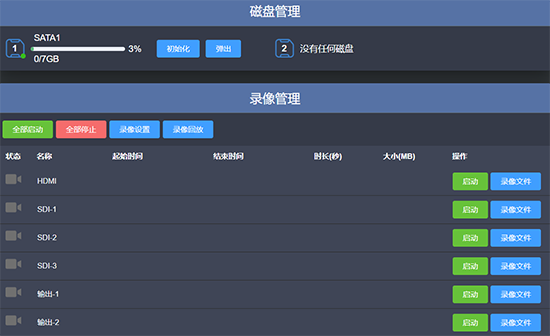

录像功能示意图

更多高级应用功能,任你掌控

MS4多方音视频互动系统缩略图

低成本化:无需MCU即可实现多方音视频互动,部署方便。

MS4多方音视频互动系统缩略图

稳定可靠:系统仅由多台嵌入式硬件组成,可长时间稳定运行。

MS4多方音视频互动系统缩略图

性能强大:视频接入数量多、会话直播等功能丰富、网络协议支持全,可扩展功能多。

MS4多方音视频互动系统缩略图

易操作性:如所有终端之间可自动发现、会话界面功能清晰明了、WEB管理界面可在电脑/iPad/Android Pad远程操作等。

主要参数

接口终端设备型号MS2MS4
视频输入一路SDI输入,一路DVI(HDMI+VGA) 三路SDI输入,一路DVI(HDMI+VGA)
视频环出一路SDI环出三路SDI环出
视频输出一路SDI,一路DVI(HDMI+VGA)
音频输入一路RCA(莲花头)/USB扩展
音频输出一路RCA(莲花头)/USB扩展
网口两个千兆网口
USB接口一个USB 2.0 TYPE-A
硬盘录像插槽可定制两个2.5寸硬盘快拆位
人机交互Web UI/或可定制OLED液晶屏
供电接口DC 12V 3A(带电源开关)
SDISDI信号格式HD-SDI(1.485Gbps);3G-SDI(2.97Gbps)
SDI分辨率1080p50/59.94/60;1080p23.98/24/25/29.97/30;1080i50/59.94/60
720p23.98/24/25/29.97/30;720p50/59.94/60
HDMI/DVI标准HDMI 1.4/DVI 1.0
支持视频格式1080p50/60;1080p24/25/30;1080i50/60
720p30/50/60;分辨率小于等于1920x1200的其它视频分辨率
编解码视频编码算法H.264/AVC High profile(最高到level 5.1),兼容Main profile和Baseline
音频编码算法AAC, G.711(可按需扩展其它CODEC)
视频编码码率256Kbps ~ 25Mbps可调
音频编码码率32Kbps ~ 512Kbps : AAC编码;64Kbps : G.711编码
网络流输入SRT/UDP/RTMP/RTSP/RTP/HLS/HTTP等
网络流输出SRT/RTSP/RTMP,可定制 NDI|HX以及SIP/HLS/HTTP/TS over UDP/
GB-T28181等特殊协议传输。
多画面分割9画面以内自定义分割,支持画中画
工作环境工作电源12V DC
工作温度-20℃ ~ 50℃
工作湿度20 ~90%RH(无凝结)
设备功耗30W Max
