NDI多通道录制系统

视频录制回放一体机

NDI多通道录制系统

多通道,同步录制与预览

NDI多通道录制系统

CUBE R1 是一款多功能的NDI视频录制和回放一体化设备,可满足体育赛事、综艺节目等场景的录制回放需求。CUBE R1支持最多同时录制4路4KP60视频/9路1080P60视频,兼容NDI High Bandwidth/NDI HX/NDI HX3格式录制。用户可以选择1/4/9多画面视频预览,以显示视频录制状态。设备配备了5.5英寸触摸液晶显示屏,用户可通过显示屏实时回放录制的视频文件,而回放功能支持快进、慢进、快退、慢退、逐帧播放等多种操作。此外,CUBE R1还提供双备份SSD存储硬盘,用户可以快速插拔替换,实现无限录制。

多通道同步录制

支持1/4/9多通道高清同步录制,录制直接存储为 .mov 格式文件;

本地存储可对接SSD/Thunderbolt/NAS*等存储系统、外接雷电存储,或USB3.0接口扩展存储;

自动发现同网段或跨网段所有NDI流,轻松拖拽录制。

NDI录制系统-轻量硬件版CUBE R1缩略图

即插即用无限录制

内嵌1TB/2TB容量的工业级、高可靠性、大容量NVMe固态硬盘。可实现不间断交替存储或双盘备份存储等。快速插拔替换无任何影响,即插即用无限录制轻松实现。

同时,还设计有机械锁止开关,可通过安全锁开关,保证硬盘在工作过程中不受任何波动影响,确保视频录制稳定性。

工业级固态硬盘

千视SSD工业级固态硬盘是一款高容量工业级固态硬盘,写入速度、使用寿命、性能稳定性等,都远胜消费级固态硬盘。千视固态硬盘与千视 CUBE R1(NDI 录制系统)一起经历了长时间压力测试,其性能和读写速度完全经得起考验。

一键授时,制作更轻松

基于千视的NTP同步授时服务体系,支持对前端NDI编码器一键授时,确保所有录制文件都带上统一时间戳信息。

同时将授时服务器设置推送到终端,无需后期手动设置时间,让您的后期制作更简单,更轻松。



一键授时,制作更轻松

基于千视的NTP同步授时服务体系,支持对前端NDI编码器一键授时,确保所有录制文件都带上统一时间戳信息。

同时将授时服务器设置推送到终端,无需后期手动设置时间,让您的后期制作更简单,更轻松。



边录边播,实时回放*

CUBE R1具备实时边录边播功能,通过液晶显示屏,可以实时回放录制的视频文件,而无需停止录制进程。回放功能支持快进、慢进、快退、慢退、逐帧播放等操作*,并可通过屏幕按键和物理按键/旋钮进行方便的控制。

此外,回放的内容可以即时输出为NDI格式。总结而言,CUBE R1简化了慢动作回放和片段回放功能,为用户提供了更便捷的操作体验。



(*标注 功能正在优化中,通过后续固件更新即可支持)

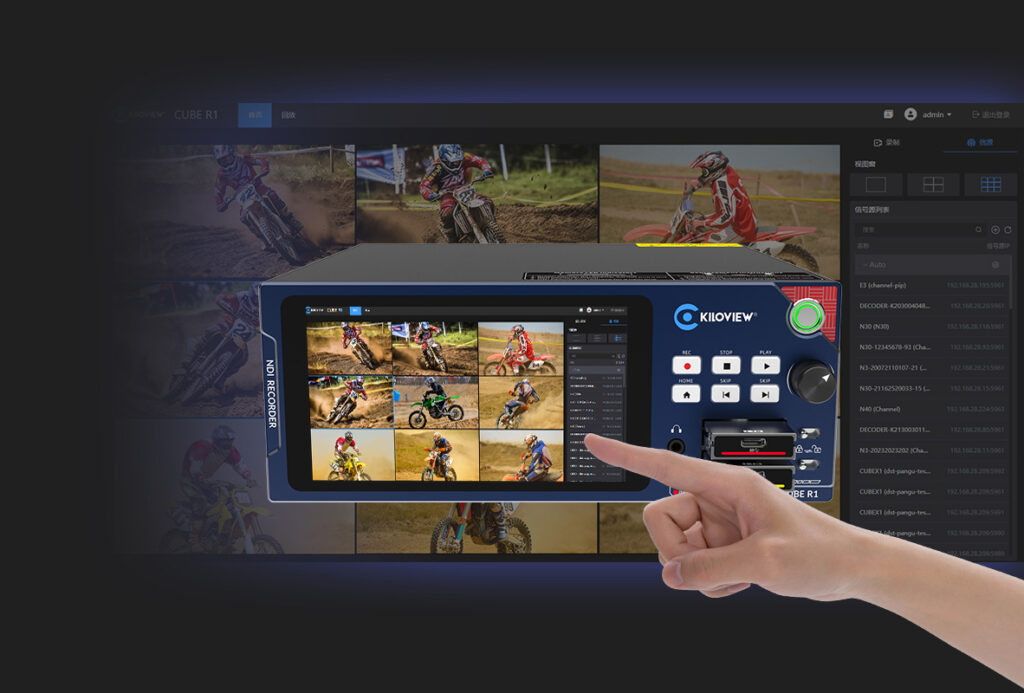

可视化一键操作

CUBE R1自带5.5英寸触摸液晶显示屏、物理按键和调节旋钮,可通过按键或触摸灵活的对视频源进行一键录制和预览操作。如常用的录制、停止、播放、 返回、前进、后退、暂停/恢复等操作;给录制工作人员带来极大便利性,提高录制工作效率。

NDI录制系统-轻量硬件版CUBE R1缩略图

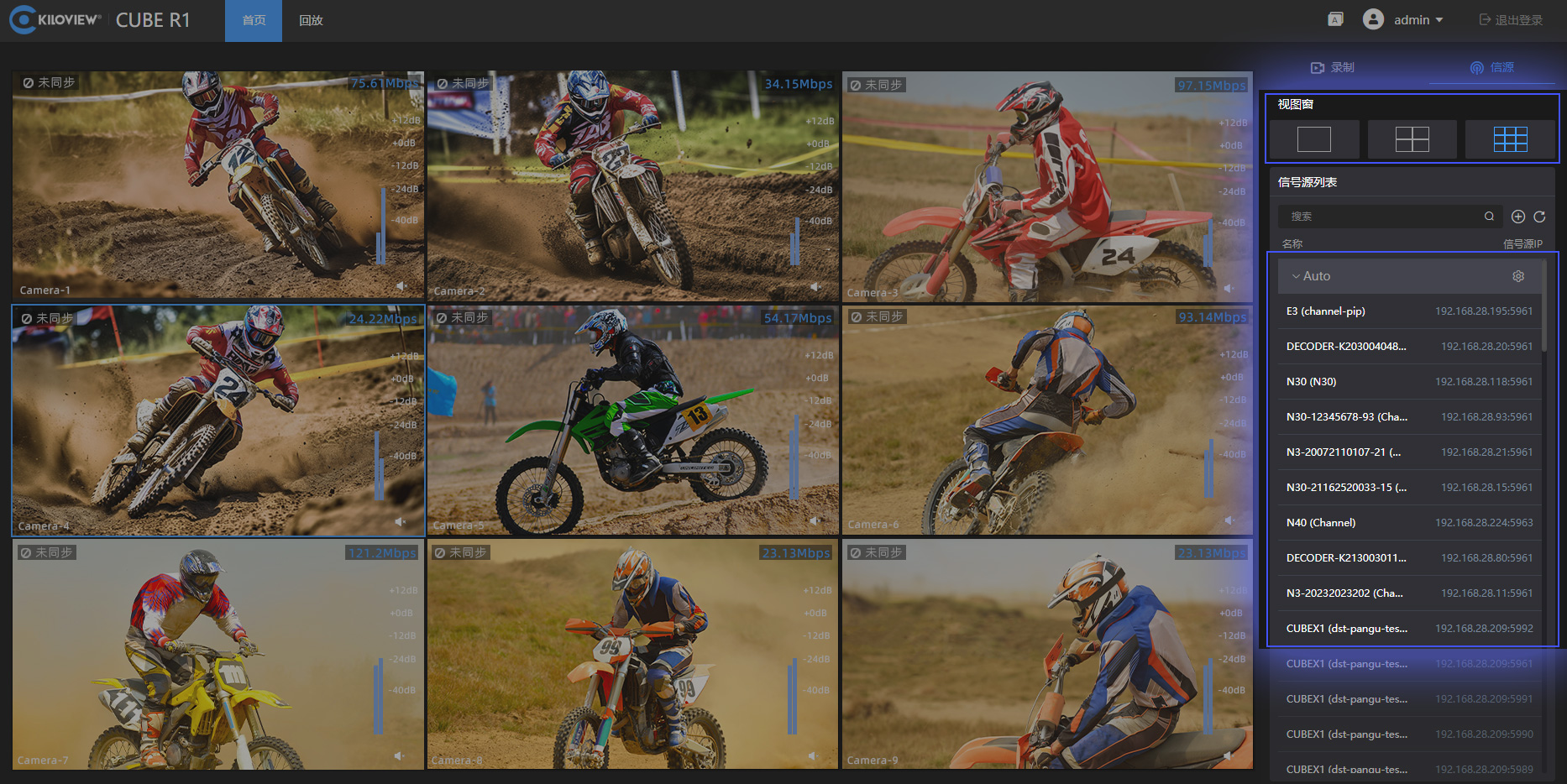

多视图、多兼容

具备1/4/9多分窗显示模式,可以预览录制画面、音柱、码率和同步状态。兼容NDI High Bandwidth、NDI HX和NDI HX3格式录制,并支持将NDI SpeedHQ编码视频转换为H.264(AVC)/H.265(HEVC)编码格式(最多支持1路4Kp60或4路1080p60转换录制),以节省存储空间并提高格式兼容性。此外,录制的视频文件内嵌时间码,便于后期制作软件根据时间码进行对齐。

NDI录制系统-轻量硬件版CUBE R1缩略图

更安全的录制工作流

系统安全:独立录制软件,稳定可靠不崩盘,可实现高速、稳定、独立、持久录制。在通过SSD固态硬盘录制时,一个硬盘文件录满后,将自动跳转到另一个硬盘,以避免丢失录制文件。

操作安全:录制界面启动后所有菜单进入锁定状态,防止录制误操作,多环节确保录制安全。

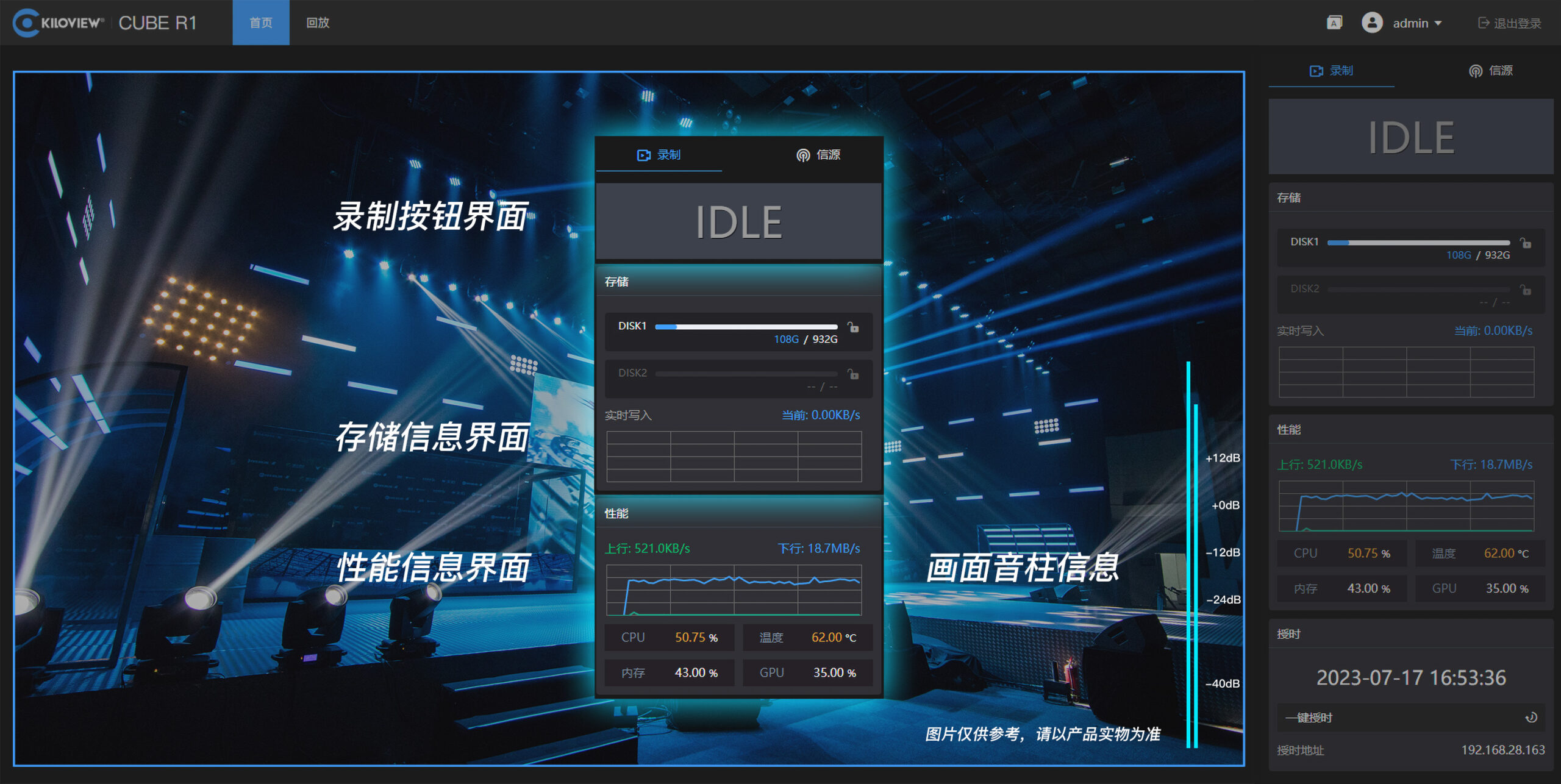

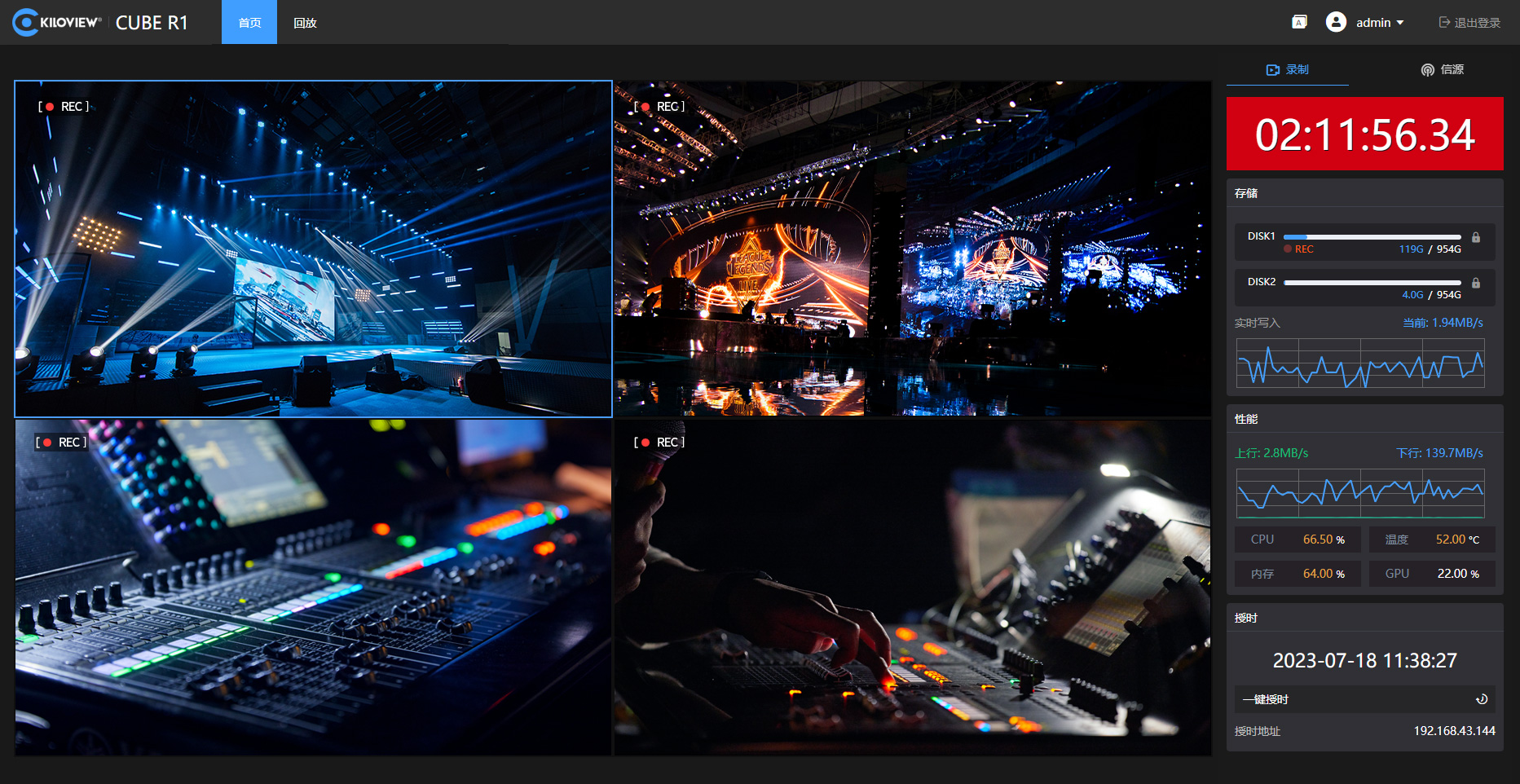

实时性能监测

支持对存储状态、CPU、内存占用率、温度及网络带宽占用情况等主机性能进行监测,为您的录制保驾护航。

NDI录制系统-轻量硬件版CUBE R1缩略图

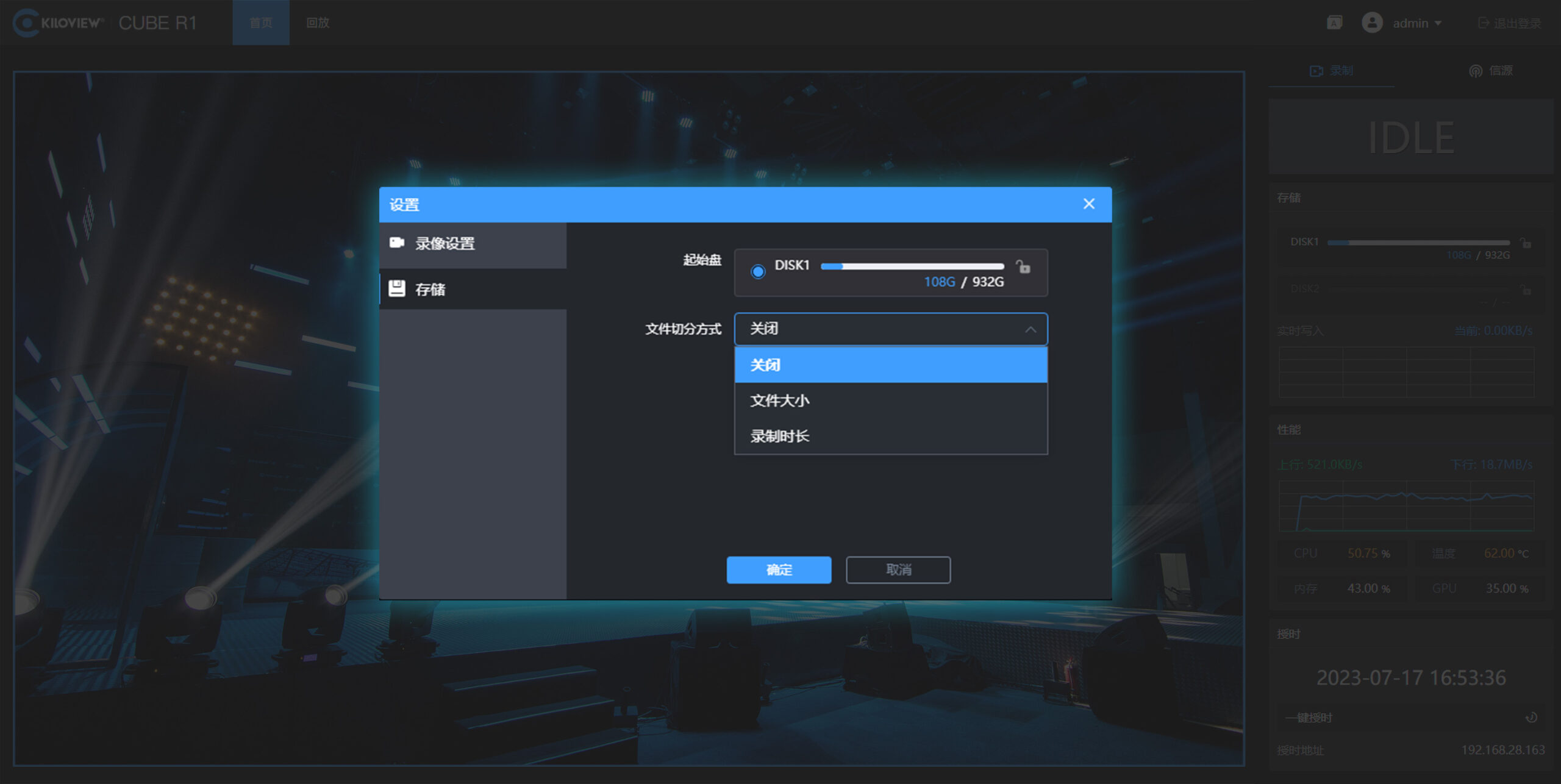

两种录制文件切分方式:时长/大小

可根据您的需求,按照录制时长录制文件大小来切分录制文件。

NDI录制系统-轻量硬件版CUBE R1缩略图

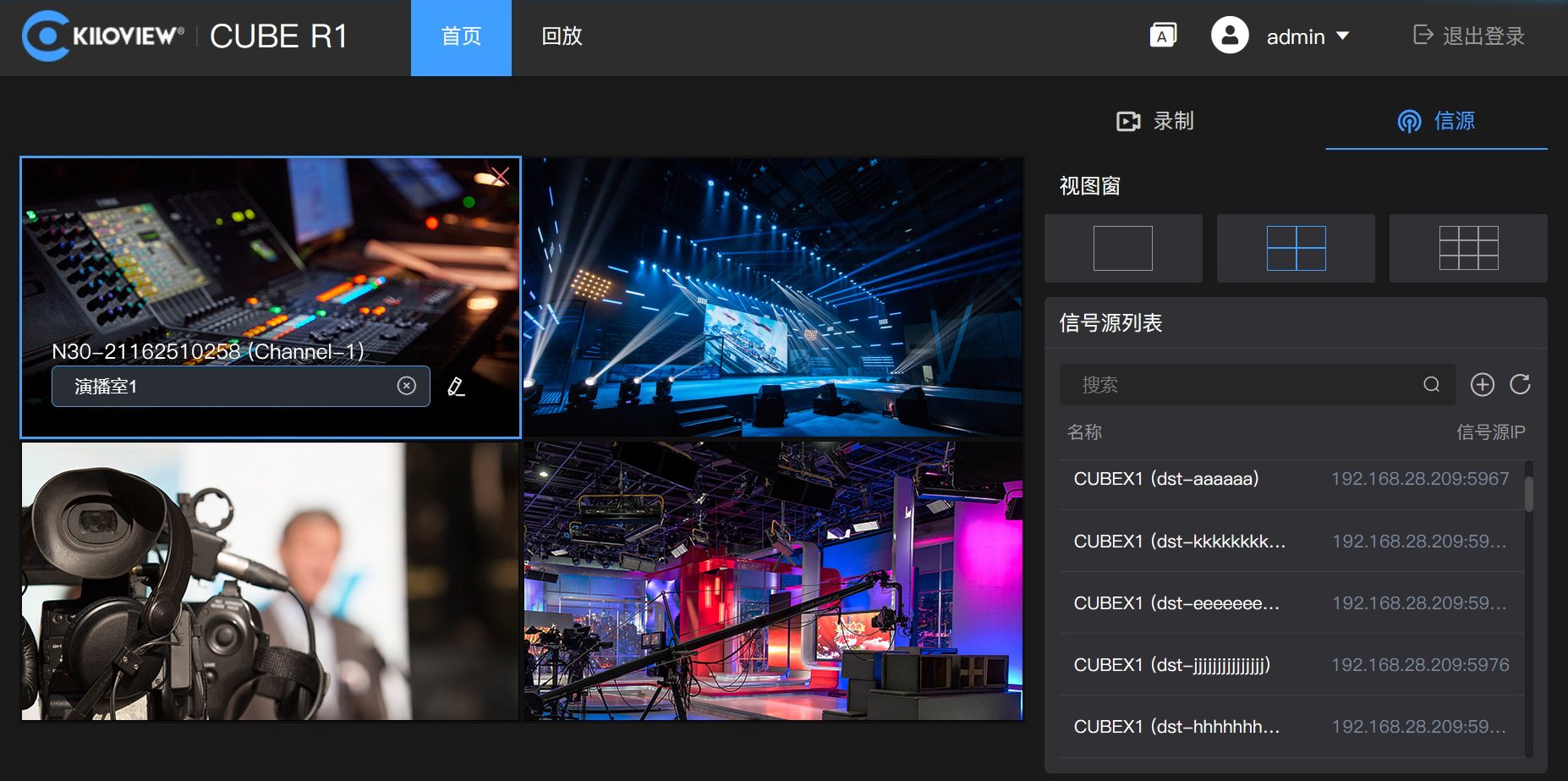

自定义录制画面*

根据您的需要对录制画面进行自定义命名。

NDI录制系统-轻量硬件版CUBE R1缩略图

*标注处表示产品功能已规划,在后续版本中更新发布,敬请关注

安全稳定的硬件服务器

NDI录制服务器轻巧、便携、灵活、高效。且进行了加固结构设计,已通过严格的跌落试验,具备良好的防摔、抗震稳定性。

双电源备份

双电源冗余备份,为设备长时间稳定运行提供保障

散热风扇

内置双散热风扇及大面积通风网孔设计,7*24h静音运行

万兆网口

内置两个10GbE的万兆网口,对多路高清视频传输提供可靠的数据带宽保障

NDI录制产品外观

R1机架设备效果图

2U紧凑架构,两台R1能够无缝拼接成一个完整的2U机箱,录制能力随需扩展,轻松满足个性化录制需求!

安全稳定的硬件服务器

NDI录制服务器轻巧、便携、灵活、高效。且进行了加固结构设计,已通过严格的跌落试验,具备良好的防摔、抗震稳定性。

双电源备份

双电源冗余备份,为设备长时间稳定运行提供保障

散热风扇

内置双散热风扇及大面积通风网孔设计,7*24h静音运行

万兆网口

内置两个10GbE的万兆网口,对多路高清视频传输提供可靠的数据带宽保障

NDI录制产品外观

R1机架设备效果图

2U紧凑架构,两台R1能够无缝拼接成一个完整的2U机箱,录制能力随需扩展,轻松满足个性化录制需求!

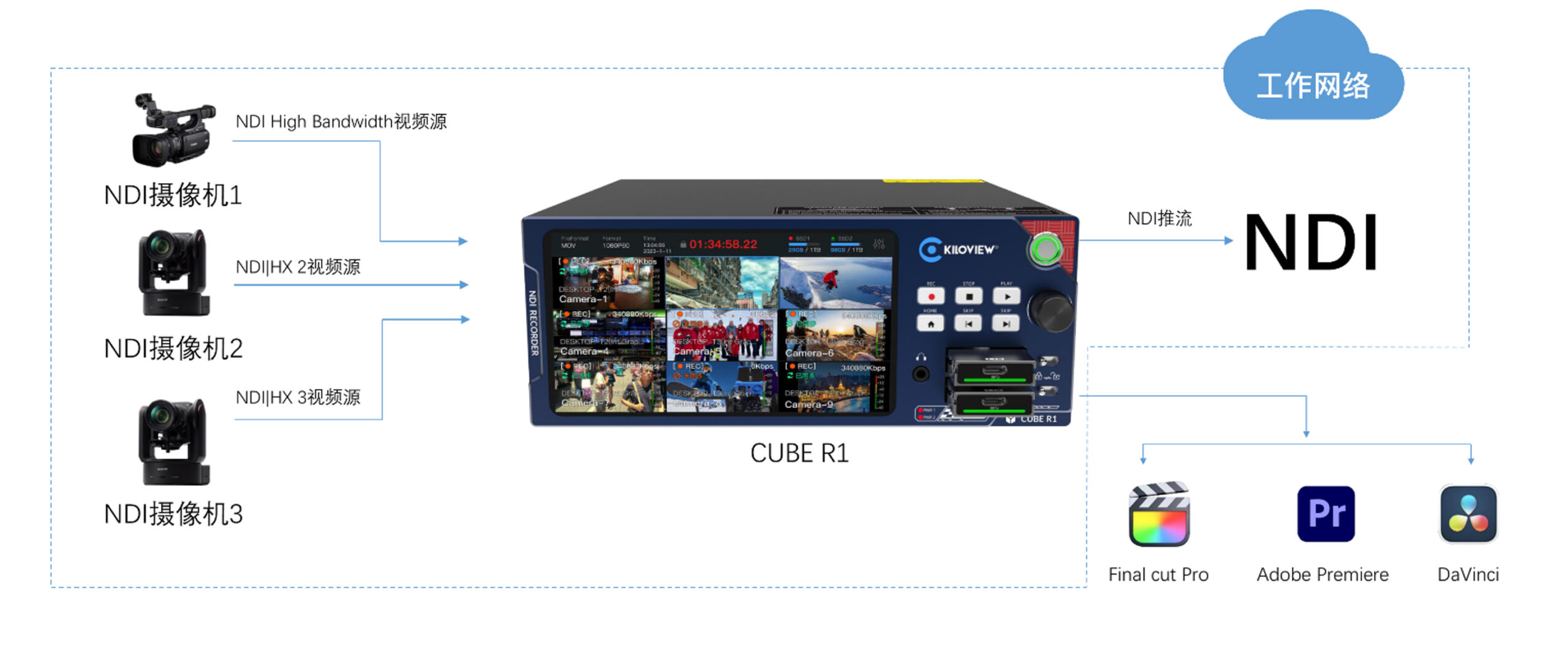

应用场景

广播电视、视频会议、数字化医疗、大屏显示(指挥中心、剧场、体育场、高校、文旅项目)等。

NDI录制系统-轻量硬件版CUBE R1缩略图
网络节目制作

多路信号录制

NDI录制系统-轻量硬件版CUBE R1缩略图

视频会议

NDI录制系统-轻量硬件版CUBE R1缩略图

数字化医疗

NDI录制系统-轻量硬件版CUBE R1缩略图

直播活动

录制能力参考

录制设置4KP601080P60
原生录制NDI High Bandwidth4路9路
NDI HX9路9路
转码录制NDI High Bandwidth录制时
转码为NDI HX
(转码为H.264/H.265 均一致)
1路4KP604路

*此表格数据仅考虑设备将两个磁盘均录满后是否未崩溃,不考虑是否丢帧的情况

码率参考表

属性NDI High Bandwidth
NDI HXNDI HX 2NDI HX 3
码率100~250Mpbs
8~20Mpbs1~50Mpbs~80Mpbs
1小时43~109GB3.5~8.7GB0.4~21GB~35GB
1TB(1080P60)
单路~24小时~105小时~43小时~26小时
四路~6小时~26小时~10小时~6.5小时
九路~2.5小时~12小时~5小时~3小时
2TB
单路~48小时~210小时~86小时~54小时
四路~12小时~52小时~20小时~13小时
九路~5小时~24小时~10小时~6小时

资料下载

主要参数

产品名称NDI录制系统
产品型号CUBE R1
录制能力最多支持4通道4KP60视频同步录制和预览,9通道1080P60视频同步录制和预览(原生录制)
兼容格式NDI High-Bandwidth/NDI HX2/NDI HX3*
文件编码格式视频:
• NDI原生SpeedHQ SHQ0/SHQ2/SHQ7格式;
• H.264/AVC编码;
• H.265/HEVC编码;
• 支持SpeedHQ to H.264/H.265编码格式转换;
音频:
• FLT32(无压缩)
• AAC(MOV/MP4兼容)
视频分辨率最高4Kp60分辨率,向下兼容
存储方式2x Kiloview Storage Stick(额外配件,支持1TB/2TB工业级NVMe SSD)
显示屏5.5英寸LCD液晶显示,电容式触摸屏
画面显示1/4/9多画面视频预览、录制状态显示、回放等
录制切分方式时长/文件大小
录制文件格式MOV格式
旋钮1个,支持Backward/Forward和按压暂停/恢复功能
物理按键6个,包括录制、停止、播放、首页/返回、Backward SKIP、Forward SKIP
接口2 * 10GbE SFP+光纤以太网接口
1* 1GbE RJ-45以太网接口
1* HDMI 2.0输出接口
2* USB 2.0 Type-A接口
1* 3.5mm TRS Line out音频输出接口
1* 3.5mm TRS Line in音频输入接口
散热/冷却方式内置双散热风扇及大面积通风网孔设计,整机依靠主动风冷将热量散出
网口双万兆光口+1个千兆RJ45网口
CPU八核 64 位高性能处理器
内存大小12GB
电源双电源冗余,110~230V AC
操作系统Linux
整体功耗≥20W
工作温度-20~50℃ / 14℉~131℉
储存温度-20~50℃ / -4℉~149℉
管理方式Web端
尺寸尺寸 220*231.45*88mm(2台可组合为1个2U机箱,具体以实物为准)
