RU01/RU03机架式编解码器
4/16/32路编解码模块混插 标配双电源
RU01/RU03机架式编解码器
4/16/32路编解码模块混插 标配双电源

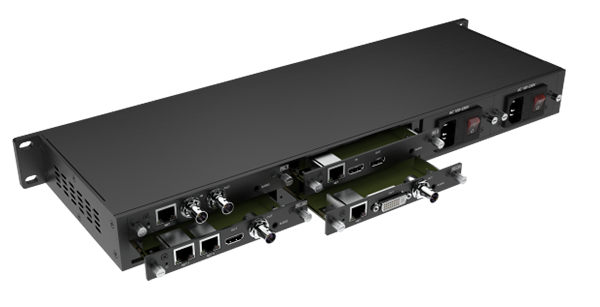

编解码自由混插，灵活应用
插卡式结构，可轻松、灵活地完成卡板的安装与更换。
RU01机箱最多可混插4路以内SDI/HDMI编码或解码模块
RU03机箱最多可混插32路以内SDI/HDMI编码或解码模块
标配双电源
标配双电源
RU01/RU03机箱均标配品牌双电源冗余备份，有效杜绝电源故障，为设备长时间稳定运行提供保障。
RU01/RU03机箱均标配品牌双电源冗余备份，有效杜绝电源故障，为设备长时间稳定运行提供保障。
强劲散热，轻松对抗恶劣环境
4个散热风扇设计，确保设备7*24h运行，并有效延长产品寿命。(RU01为两个散热)

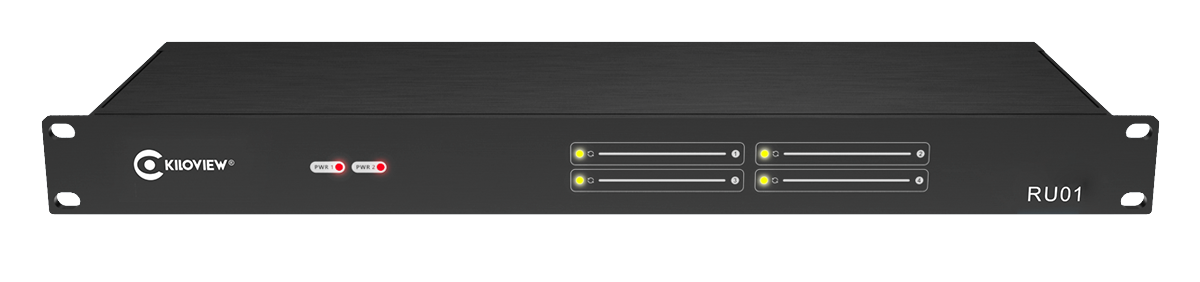

多方位指示灯，监测更方便
多方位电源指示灯、板卡运行指示灯，方便对设备运行状态进行监测。
SDI/HDMI编码模板均支持3.5mm音频加嵌
支持3.5mm音频输入，H.265/H.264编码，支持图文叠加、视频裁切、NAS网络存储等专业功能;

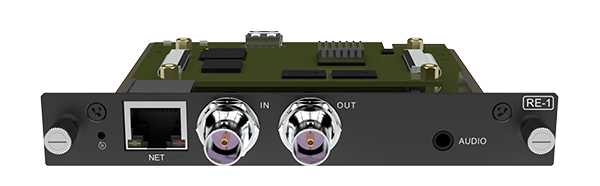

SDI编码卡板：支持3G-SDI输入/环出

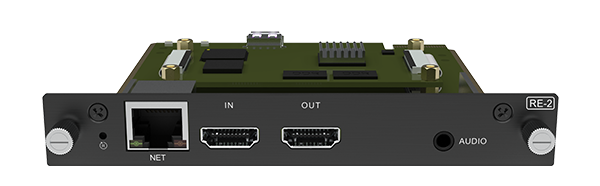

HDMI编码卡板：支持高清HDMI输入/环出
编码卡板：支持3G-SDI+4K HDMI双接口输入
NDI编解码模板均支持Full NDI或NDI|HX
支持NDI|HX或Full NDI双格式，支持3.5mm音频输入等更多专业功能;
SDI编码卡板：支持NDI|HX 3G-SDI输入/环出
HDMI编码卡板：支持NDI|HX HDMI输入/环出
SDI编码卡板：支持Full NDI 3G-SDI输入/环出
解码模块支持高清或4K视频解码输出
高清多接口解码卡板，H.265/H.264视频解码
3G-SDI+HDMI双接口输出，最高支持4路同时解码输出，支持3.5mm Line out模拟音频输出，支持NDI|HX3/NDI|HX2/RTMP/SRT。
4K多接口解码卡板， H.265/H.264视频解码
3G-SDI+HDMI双接口输出，最高支持9路同时解码输出，支持3.5mm Line out模拟音频输出，支持NDI|HX3/NDI|HX2/RTMP/SRT。
编码/解码，支持多种协议
编解码模块均支持NDI|HX2/NDI|HX3/SRT/RTMP/RTMPS/HLS/ TS over UDP/RTP/RTSP等全协议，非常全面，满足您多种业务需求。
更多优势
NDI/SRT
竖屏直播
配对双电源
图文叠加
编解码混插
模拟音频
音视频互动
7*24h运行
多平台直播
提供SDK/API
应用场景
会议/节目/活动网络直播、视频网络化传输、视频点对点互动连线、SDI/HDMI信号网络传输/直播、视频网络化录制、竖屏直播、融媒体项目、网络工程项目等。
多媒体拼接项目
网络电视
网络教学
视频会议
编码卡板技术参数
RE-1编码卡板
RE-2编码卡板

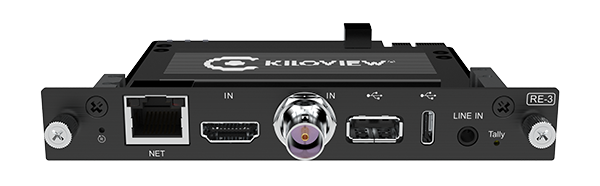

RE-3编码卡板
| 型号 | RE-1 | RE-2 | RE-100 | RE-3 |
|---|---|---|---|---|
| 视频接口 | RE-1：1*BNC SDI | RE-2：1*HDMI | 2*BNC SDI | 1*3G-SDI 1*HDMI 1.4a |
| 视频环出 | RE-1：1*BNC SDI | RE-2：1*HDMI | 2*BNC SDI | / |
| 机箱支持 | RU01, RU03, RU03S | RU01, RU03, RU03S | RU03S | RU01, RU03, RU03S |
| 模拟音频接口 | 1*3.5mm音频接口 | 1*3.5mm音频接口 | / | 1*3.5mm音频接口 |
| 视频编码 | H264/AVC、Motion-JPEG | H.265/HEVC/H.264/AVC | ||
| 音频编码 | AAC/G.711 | |||
| 传输方式 | 有线以太网 | |||
| 图文叠加功能 | 支持自定义文字、图片叠加功能，可叠加到屏幕任意位置 | |||
| 视频旋转/裁切 | 支持 | |||
| 视频分辨率 | 最高1080P60Hz分辨率 | HDMI最高4Kp30分辨率 3G-SDI最高1080P60分辨率 |
||
| 媒体协议支持 | SRT/RTMP/RTMPS/HLS/TS over UDP/RTP/RTSP/Onvif/等,可定制支持 SIP/GB-T28181协议 | NDI|HX2/NDI|HX3/SRT/RTMP/RTMPS/HLS/TS over UDP/RTP/RTSP等主流协议 | ||
| 管理方式 | Web操作/KiloLink Server集中管理平台 | |||
NDI编解码卡板技术参数

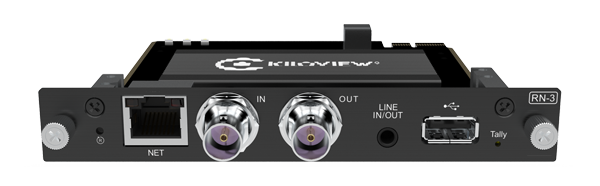

RN-3编码卡板

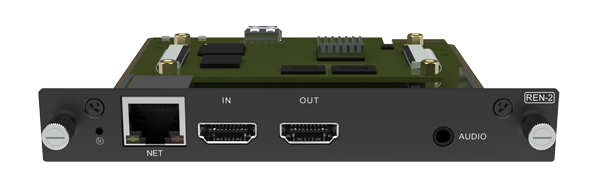

REN-2编码卡板

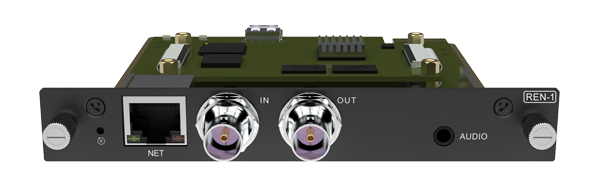

REN-1编码卡板
| 型号 | REN-1（NDI） | REN-2（NDI） | RN-3 | RN-40 |
|---|---|---|---|---|
| 视频输入接口 | 1*BNC 3G-SDI | 1*HDMI | 1*BNC 3G-SDI | 1*HDMI |
| 视频环出接口 | 1*BNC 3G-SDI | 1*HDMI | 1*BNC 3G-SDI | 1*HDMI |
| 模拟音频接口 | 1*3.5mm音频接口 | 1*3.5mm Line in/out | ||
| 视频编码 | H264/AVC、Motion-JPEG | Full NDI | ||
| 视频分辨率支持 | 最高1080P60Hz分辨率 | 最高1080P60Hz分辨率 | 4KP60 HDMI分辨率 | |
| 媒体协议支持 | NDI|HX2/NDI|HX3/SRT/RTMP/RTMPS/HLS/TS over UDP/RTP/RTSP等主流协议 | Full NDI | Full NDI | |
| NDI性能 | NDI|HX | NDI|HX | Full NDI | Full NDI |
| 语音对讲 | 支持 | 支持 | 支持 | 支持 |
| PTZ控制 | / | / | 支持 | 支持 |
| 机箱支持 | RU01, RU03, RU03S | |||
| 管理方式 | Web操作/KiloLink Server集中管理平台 | |||
解码卡板技术参数

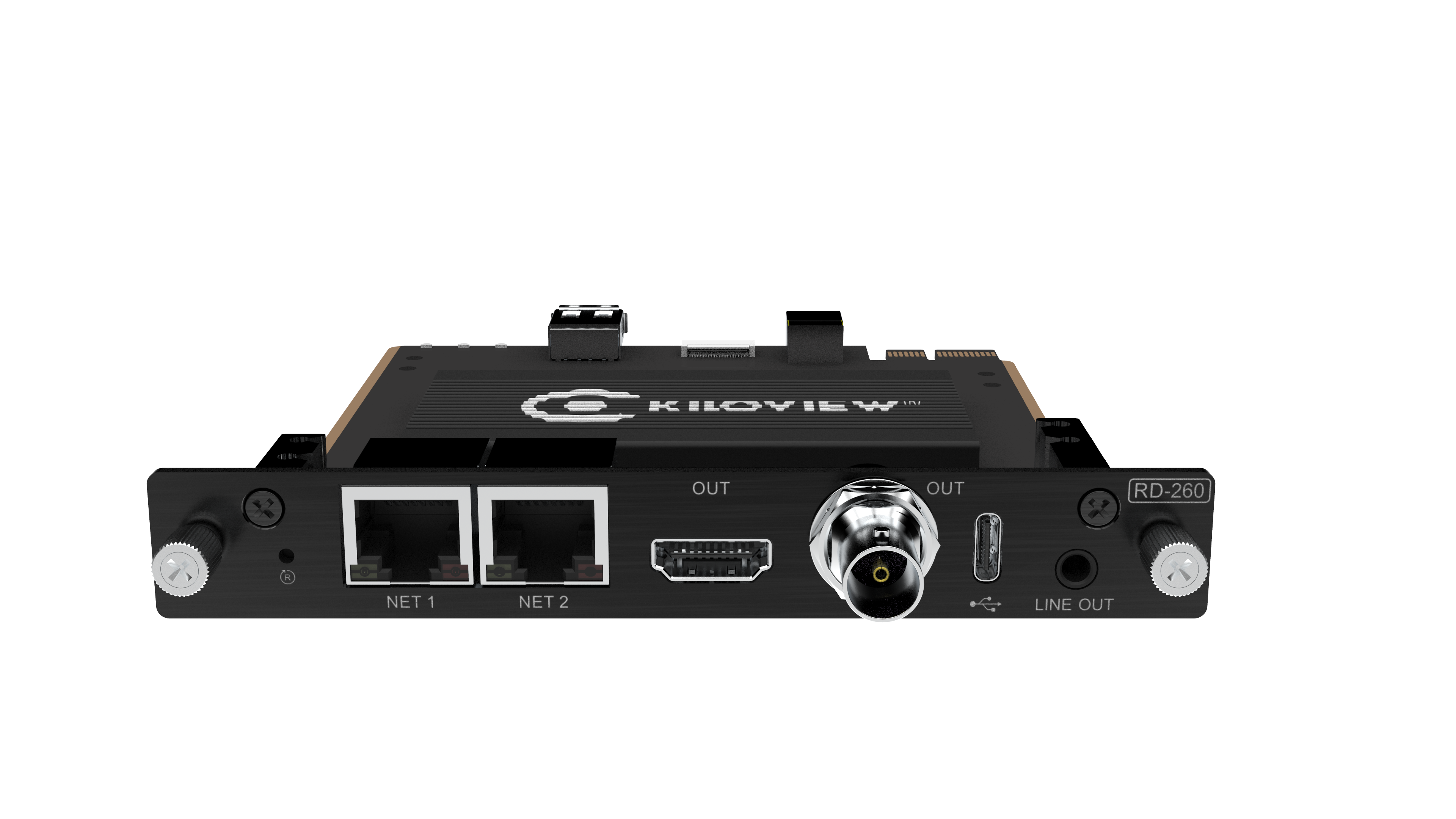

RD-260解码卡板

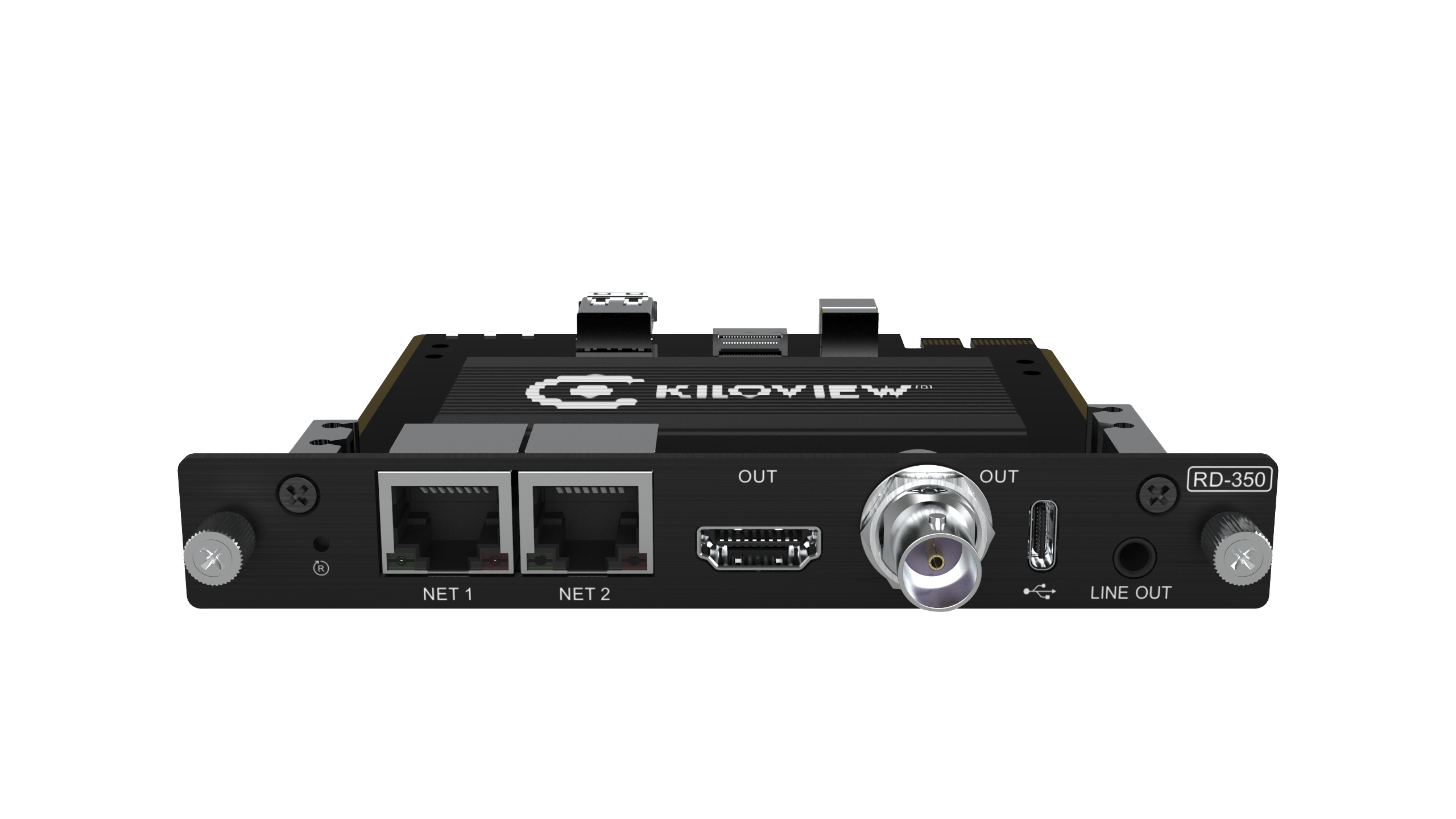

RD-350解码卡板
| 型号 | RD- 260 | RD- 350 |
|---|---|---|
| 网络接口 | 2个 100M/1000M RJ- 45自适应以太网口 | 2个 100M/1000M RJ- 45自适应以太网口 |
| 视频输出 | 3G-SDI、HDMI双接口同步输出，可输出相同或不同内容 | 3G-SDI、HDMI双接口同步输出，可输出相同或不同内容 |
| 视频解码 | H.265/H.264 | H.265/H.264 |
| 解码能力 | 最多4路视频同时解码（4路1080P30或 2路1080P60及以下 ） | 9路视频同时解码 （4路4KP30或9路1080P30或6路最多1080P60） |
| 多画面输出布局 | 自定义1/2/3/4画面布局，画面尺寸大小均可自定义 | 自定义1/2/3/4/5/6/7/8/9画面布局，画面尺寸大小均可自定义 |
| 媒体协议 | NDI|HX2.0/NDI|HX3.0/SRT/RTMP/RTMPS/HLS/TS over UDP/RTP/ RTSP等 | Full NDI/NDI|HX2.0/NDI|HX3.0/SRT/RTMP/RTMPS/HLS/TS over UDP/RTP/ RTSP等 |
| 音频输出 | SDI/HDMI加嵌，或 Line-out模拟音频输出 | |
| USB接口 | 1*USB Type-C | |
| 音频编码 | AAC/G.711 | |
| 面板显示 | 0.96寸OLED显示屏和触控按键 | |
| 语音通话 | 支 持 | |
| 画面预览 | 支 持 | |
| 解码端图文叠加 | 支 持 | |
| 管理方式 | Web操作/KiloLink Server集中管理平台 | |
视频网关卡板技术参数

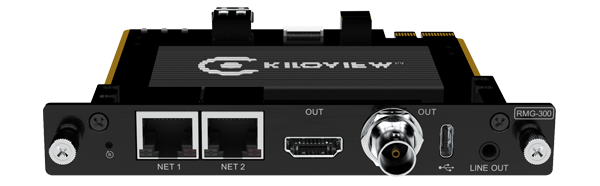

RMG-300 v2视频网关卡板
| 型号 | RMG-300 v2 |
|---|---|
| 流媒体输入/输出 | 2个100M/1000M RJ-45自适应以太网口 |
| 解码输出 | 1个SD/HD/3G-SDI，最高支持1080P 60Hz； 1个HDMI，最高支持3840x2160@60Hz |
| USB接口 | 双USB接口 1*USB Type-A 1*USB Type-C |
| 接入协议支持 | NDI|HX/SRT/RTSP/UDP/RTMP/HLS等，支持定制SIP/GB-T28281协议转换 |
| 输出协议支持 | SRT/NDI|HX/RTSP/RTMP/TS-UDP/SIP/GB28181 |
| 协议转换能力 | 同时9路1080P视频转换 |
| 流媒体分发能力 | 支持50路RTSP，36路UDP/SRT/RTMP(支持1080P视频，上限不超过600Mbps) |
| 流媒体直播能力 | （4路或9路）x4路1080P |
| 解码数量 | H.264/H.265——16路1080P30，9路1080P60，或4路4KP30，或1路4KP60 |
| 视频解码标准 | H.264/H.265 |
| SDI输出格式 | 1080p60/59.94/50,1080P30/29.97/25/24/23.98 1080I60/59.94/50 720P60/59.94/50 570I/50 480I/60 |
| HDMI输出格式 | 4K 3840x2160@60/30、1080p60/50、1080p24/25/30、1080i60/50、720p60/50兼容VESA标准格式 |
| 视频码率范围 | 128Kbps ~ 40Mbps |
| 音频解码 | AAC-LC / G.711 (aLaw / uLaw) |
| 音频码率范围 | AAC: 8Kbps ~ 320Kbps G.711: 64Kbps |
| 解码延时 | ≤200ms |
| 分割显示样式 | 支持1/2/4/6/8/9分割；可同时支持1路多画面分割视频的再次编码发布，图像最大支持1080P60 H.264编码 |
| 管理界面 | Web |
| 远程管理 | 支持 |
| 远程固件升级 | 支持 |
| 运行温度 | -25 ℃ ~ 60℃ |
| 相对湿度 | 20 ~90%RH（无凝结） |
| 整机功耗 | ≤6W |
| 电源 | 12V/1A |
相关产品
解码器类别对比
| 产品类别 | 产品型号 | 输出信号 | 分辨率 | 解码输出 |
|---|---|---|---|---|
| H.265 4K视频解码器 | D350 | 3G-SDI+ HDMI 2.0*2 | SDI：输出最高1920×1080@60Hz，HDMI：输出最高3840×2160@60Hz | 最多9路视频流同时解码输出，支持自定义1/2/3/4/5/6/7/8/9分割显示，动态切换 |
| H.265 四路视频解码器 | D260 | 3G-SDI+ HDMI 2.0*2 | SDI：输出最高1920×1080@60Hz，HDMI：输出最高1920x1080@60Hz | 支持4路视频流同时解码输出，支持自定义1/2/3/4分割显示，动态切换 |
