便携式NDI EFP 现场制作系统

轻松搭建您的“户外”演播室

便携式NDI EFP
现场制作系统

轻松搭建您的“户外”演播室

EFP飞行箱缩略图

4K 移动箱载EFP直播系统

千视NDI EFP 现场制作系统是一套结合视频采集、传输、分发、监看、制作于一体的全能型便携式节目制作系统。它可支持4路4K或16路1080P60信号接入,1路4K或2路高清输出。支持远程集中管理,远程操作,支持语音通话,支持音频加嵌,支持在线字幕制作*。系统设计突破传统,采用全NDI IP架构,保证高画质,低延时的同时,具备灵活扩展,性价比高等众多优势。 它包含一台NDI矩阵系统CUBE X1、一台NDI多通道录制系统CUBE R1、一台NDI多画面系统,一台带PoE供电的万兆网口交换机。机箱整体为8U,另外配备两台设备箱:一台编解码器飞行箱,一台Linkdeck IP控制面板飞行箱。

什么是EFP制作系统?

EFP制作系统,即电子现场制作(Electronic Field Production),是一种设备集成的节目制作方式,将整套硬件设备都集成在一个运输专用的抗震飞行箱内,用于现场拍摄和编辑。它具有操作方便、灵活部署、便携运输等优势。箱载EFP系统特别适用于要求较高且大型电视转播车难以到达的场合。它广泛应用于小型文体节目、小型访谈节目以及电视节目前期录制。 箱载节目制作方案的投资费用少,维护成本低,是一种实用且高效的现场节目制作方式。

部署灵活

高效制作

自由扩展

全 NDI IP架构、功能丰富

整套系统采用了全IP架构,简单易部署,功能丰富,可以即装即用。主体网络架构只需要一根光纤即可实现12-16路1080P或4-6路4K节目制作,同时处理多通道传输、Tally、PTZ、PoE等业务。系统还支持远程集中管理功能,可以通过多画面系统同时监看20路NDI流。此外,系统还支持实时语音通话和音频加嵌等功能。

全 NDI IP架构、功能丰富

整套系统采用了全IP架构,简单易部署,功能丰富,可以即装即用。主体网络架构只需要一根光纤即可实现12-16路1080P或4-6路4K节目制作,同时处理多通道传输、Tally、PTZ、PoE等业务。系统还支持远程集中管理功能,可以通过多画面系统同时监看20路NDI流。此外,系统还支持实时语音通话和音频加嵌等功能。

EFP飞行箱缩略图

灵活组装 自由扩展

EFP系统除了主箱体之外,还配置了2个设备箱,其中一个搭载了LinkDeck控制面板全套,另一个含有6-8个视频编码器设备。这样的配置使得您能够非常灵活地扩展摄像机、云台、相机等设备,并将它们接入交换机、监视器、调音台等设备进行现场布置。您可以根据需要随时扩展和调整系统的配置,以满足不同场景下的多样化需求,确保现场节目制作的高效运行和顺利进行。

灵活组装 自由扩展

EFP系统除了主箱体之外,还配置了2个设备箱,其中一个搭载了LinkDeck控制面板全套,另一个含有6-8个视频编码器设备。这样的配置使得您能够非常灵活地扩展摄像机、云台、相机等设备,并将它们接入交换机、监视器、调音台等设备进行现场布置。您可以根据需要随时扩展和调整系统的配置,以满足不同场景下的多样化需求,确保现场节目制作的高效运行和顺利进行。

EFP飞行箱缩略图

部署灵活,随时制作

系统采用轻量化设计,只需五分钟即可完成节目制作环境的搭建。系统包含核心交换机、NDI矩阵系统、NDI录制系统、NDI多画面直播系统,以及KIS语音对讲系统和设备集中管理平台。只需一个人即可完成专业级别的节目制作,无论您身处何地,都能随时轻松搭建并制作出精彩的节目!

轻量化设计
随时随地制作

系统采用轻量化设计,只需五分钟即可完成节目制作环境的搭建。系统包含核心交换机、NDI矩阵系统、NDI录制系统、NDI多画面直播系统,以及KIS语音对讲系统和设备集中管理平台。只需一个人即可完成专业级别的节目制作,无论您身处何地,都能随时轻松搭建并制作出精彩的节目!

全NDI 生态产品

系统采用全链路NDI IP技术,从视频采集编解码到传输、调度、分发、录制、监看、控制整条链路上,均采用千视产品完成制作。用 NDI 制作节目,不仅减少了复杂的布线工作,而且部署简单,它具有低时延、高质量、多协议兼容、灵活扩展、易配置等优点,可广泛应用于各类直播、视频创作等领域。

全NDI 生态产品

系统采用全链路NDI IP技术,从视频采集编解码到传输、调度、分发、录制、监看、控制整条链路上,均采用千视产品完成制作。用 NDI 制作节目,不仅减少了复杂的布线工作,而且部署简单,它具有低时延、高质量、多协议兼容、灵活多变、易配置等优点,可广泛应用于各类直播、视频创作等领域。

EFP飞行箱缩略图

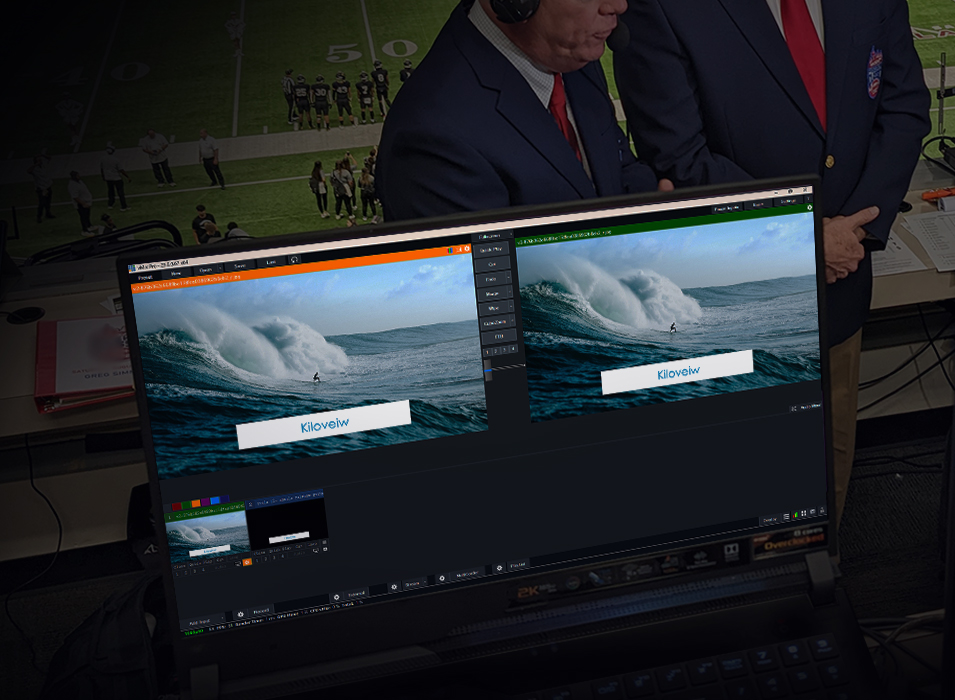

高效的在线字幕包装设计

在传统的节目制作过程中,通常需要额外配备字幕机,在千视EFP系统方案里,您无需额外携带字幕机,通过 NDI技术可实现实时的字幕包装制作。您只需使用一台笔记本电脑连接网络,即可在TriCaster、vMix、OBS等多平台上进行字幕包装设计。大大节省了成本,带来了更便利的制作体验。

高效的在线字幕包装设计

在传统的节目制作过程中,通常需要额外配备字幕机,在千视EFP系统方案里,您无需额外携带字幕机,通过 NDI技术可实现实时的字幕包装制作。您只需使用一台笔记本电脑连接网络,即可在TriCaster、vMix、OBS等多平台上进行字幕包装设计。大大节省了成本,带来了更便利的制作体验。

EFP飞行箱缩略图
EFP飞行箱缩略图

轻量化、防震荡箱体

EFP系统具备8U的箱载空间,它采用了轻量化设计并内置了航空铝减震框,这种设计使得系统具有良好的防震荡性能,能够在移动过程中有效保护设备的安全,还有可伸缩拉杆和滚轮,让携带和运输变得更加便捷。

EFP外观展示

EFP飞行箱缩略图

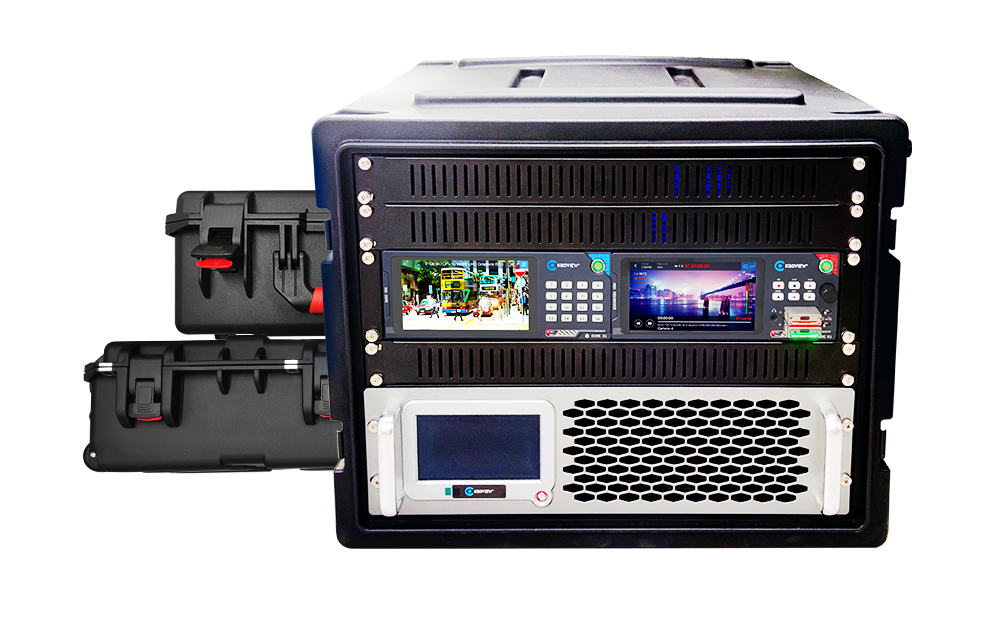

主箱体

EFP飞行箱缩略图

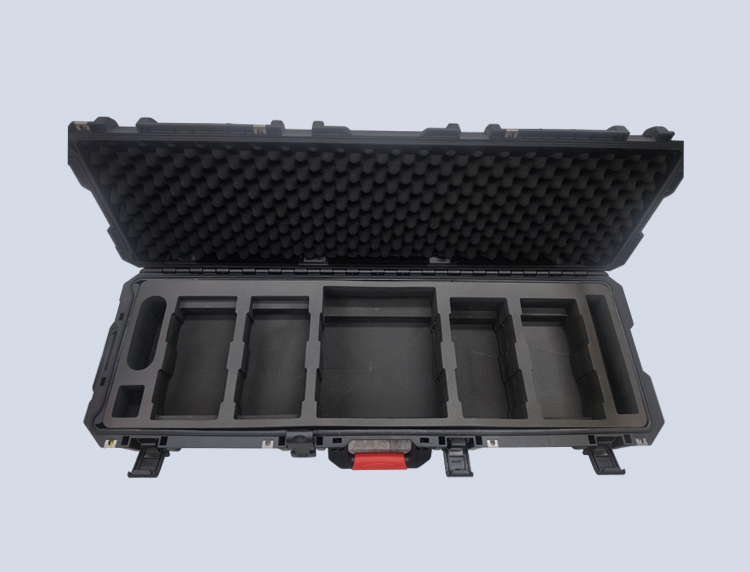

Linkdeck IP控制面板设备箱

EFP飞行箱缩略图

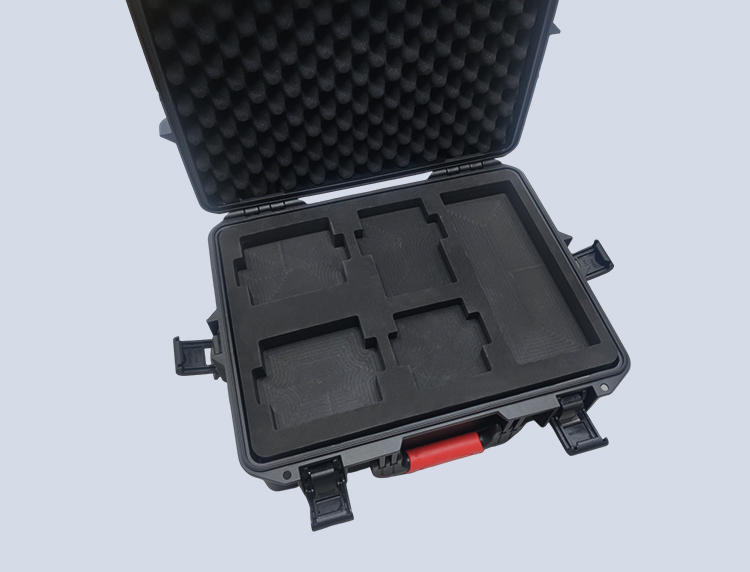

编解码器设备箱

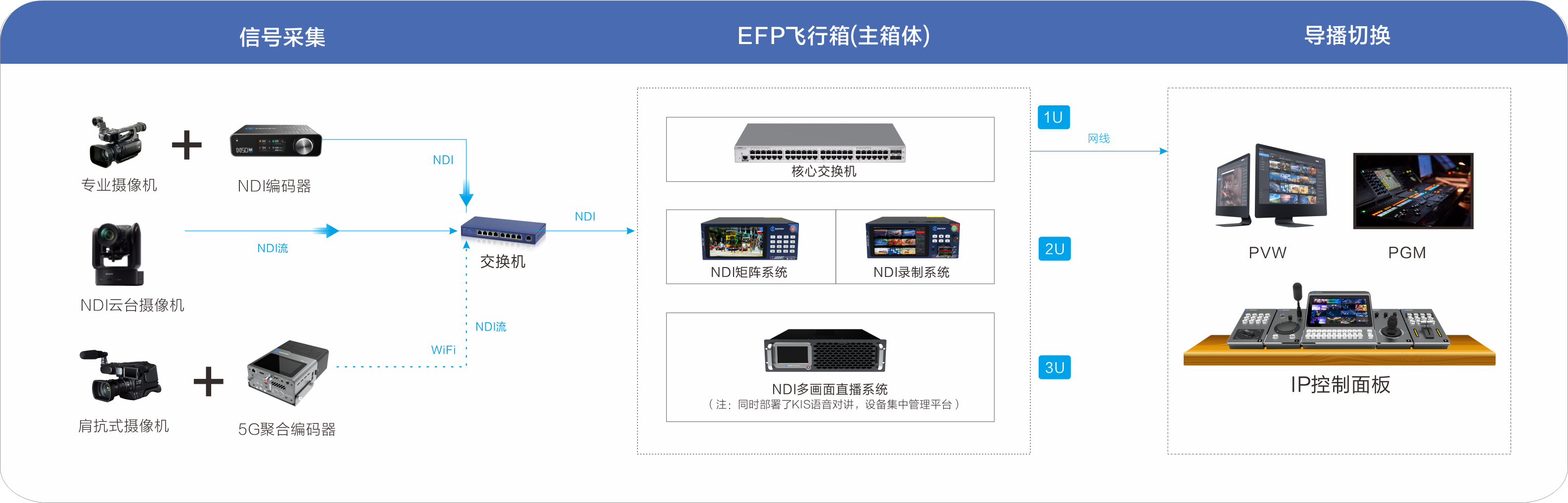

系统构架

EFP飞行箱缩略图

1、EFP系统主箱体搭载核心交换机、NDI矩阵系统、NDI录制系统、NDI多画面直播系统,同时部署KIS语音对讲,设备集中管理平台。

2、另配置设备箱2个,1个搭载控制面板全套,1个含6-8个视频编解码器;摄像机、云台相机、接入交换机、监视器、调音台等现场布置。

3、EFP主箱体8U空间,标准版总重50公斤左右,加强防震版60公斤左右。

应用场景

可广泛应用于小型多机位节目制作、各类政府机关、庆典活动、校园采访、市场活动发布会、晚会节目、体育赛事、学术讲座等场景。

EFP飞行箱缩略图
EFP飞行箱缩略图
EFP飞行箱缩略图
EFP飞行箱缩略图

主要参数

系统名称便携式NDI EFP现场制作系统
系统功能多机位制作/直播/录制/相机PTZ控制/多方语音对讲等
箱体组成主箱体(8U)*1 + 小型手提箱*2
通道能力12-16路1080P,或4-6路4K(该性能与硬件配置性能相关)
设备配置NDI编解码器、NDI多画面直播系统、NDI矩阵系统、NDI录制系统、设备集中管
理平台、多方语音通话系统、IP控制面板等
媒体协议支持NDI High Bandwidth,NDI|HX2, NDI|HX3,SRT, RTMP
主箱体参数尺寸:647*576*440mm ,重量:标准版总重约50kg,加强防震版总重约60kg
核心交换机接口24口千兆以太网,4口万兆SFP+,POE,交流供电(交换机可选配)
操作控制Web/IP控制面板
管理方式Web/KiloLink Server远程管理
主箱体电源220V
工作温度-20℃~55℃(保存温度:-40℃~60℃)
