RF02机架式媒体平台
您的终极媒体管理中心
敬请期待……
Cradle Series RF02机架式媒体平台
RF02机架式媒体平台是 Kiloview Cradle 系列在2024年的巅峰之作，更是您的终极媒体管理中心。RF02采用最先进的机架式部署设计，旨在通过一个2RU结构实现无与伦比的灵活性、超凡的性能和极致的空间利用效率，并彻底改变您的 AV over IP 工作流。RF02专为高密度、多用途的工作用途量身定制，以模块化、无缝集成基础，极大提升了媒体操控工作的稳定性和设备的集中管理能力。
Cradle Series RF02机架式媒体平台
RF02机架式媒体平台是 Kiloview Cradle 系列巅峰之作，更是您的终极媒体管理中心。RF02通过2U高密度机架设计实现18模块灵活配置，集成编码、解码、媒体网关与聚合服务等功能于统一平台，通过模块化架构打破传统设备堆叠模式，为广电级制作、医疗影像传输、远程教育、活动直播等场景提供全链路解决方案。
* 搭载不同模块，未来可实现更多功能

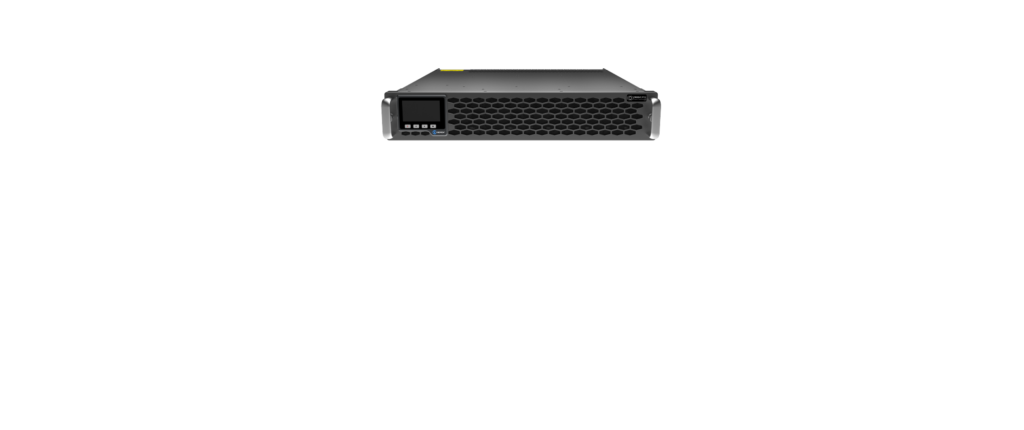

内置高带宽交换功能
极速连接
RF02 提供三个10Gbps SFP+ 光口和一个10Gbps RJ45以太网接口，可轻松、流畅的处理高带宽 NDI 流（NDI High Bandwidth）。
内置网络交换机
RF02内置1G/2.5G网络交换模块，用以连接所有功能性卡，并实现：编码、解码、媒体网关、聚合服务等全面功能。
高效数据传输
无需外置交换机即可实现平台内数据低成本、高安全性的传输，让部署流程将变得前所未有的的简单。
极速连接
RF02 提供三个10Gbps SFP+ 光口和一个10Gbps RJ45以太网接口，可轻松、流畅的处理高带宽 NDI 流（NDI High Bandwidth）。
内置网络交换机
RF02内置1G/2.5G网络交换模块，用以连接所有功能性卡板，并实现：编码、解码、编解码一体、NDI 转换、媒体网关、KIS语音对讲、聚合解码等全面功能。
高效数据传输
内置交换机将平台内的数据传输工作做到了极致。无需外部网络交换机的接入，意味着部署流程将变得前所未有的的简单。极简部署、低成本使用以及数据安全性的提升，使RF02成为能适配任意 AV over IP 工作流的强大工具。
设备集中管理功能
KiloLink Server Pro
一站式设备集中管理
RF02搭载千视自研KiloLink Server Pro系统（定制版），基于ARM64主控实现全功能卡的自动发现、监控和配置。用户可通过简洁的Web界面批量管理、控制和升级所有功能卡板。
基于KiloLink Server Pro还可实现千视生态外部设备的管理和多设备互联的集中管理（*计划中）
可本地化部署的聚合服务
通过FMG-400媒体网关卡，RF02 可作为千视 P系列 4G/5G 无线聚合编码器的本地聚合服务器使用，能实现可靠、安全的远程设备管理和媒体流管理，并且配合解码卡，可以轻松地将远程视频流输出为基带视频。
媒体业务高效管理
平台可自动识别并分类管理所有业务流，用户能够直观查看业务状态并进行灵活配置，大幅简化操作流程，有效提升媒体业务管理效率。
一站式设备集中管理
RF02配备了ARM64主控制器，搭载Kiloview久负盛名的 KiloLink Server Pro软件系统（定制版）。该控制器允许您从后台界面批量管理、控制和升级所有功能性卡板。通过单个界面即可集中管理、升级所有模块卡板。多个 RF02 单元及其模块卡板也能统一在同一平台管理，简化设备管理，提升运营效率。
可本地化部署的聚合服务
通过 KiloLink Server Pro，RF02 可作为 Kiloview P系列 4G/5G 无线编码器的聚合服务器使用，搭配千视专有解码业务卡，可聚合直出基带视频。并在确保可靠性和安全性的前提下，同步提供设备管理和聚合服务。
简化操作流程
平台能够自动识别、监控和集中配置所有功能性卡板，灵活分配编码源至输出终端，或添加内部源，保障传输可靠、稳定且低延迟，减少了人工设置和故障诊断的时间，实现智能、高效、不间断的设备操控。
灵活的模块化设计 自由混插
节省空间的
高密度设计
强大的
工作流兼容性
卓越性能 极致稳定
节省空间的高密度设计

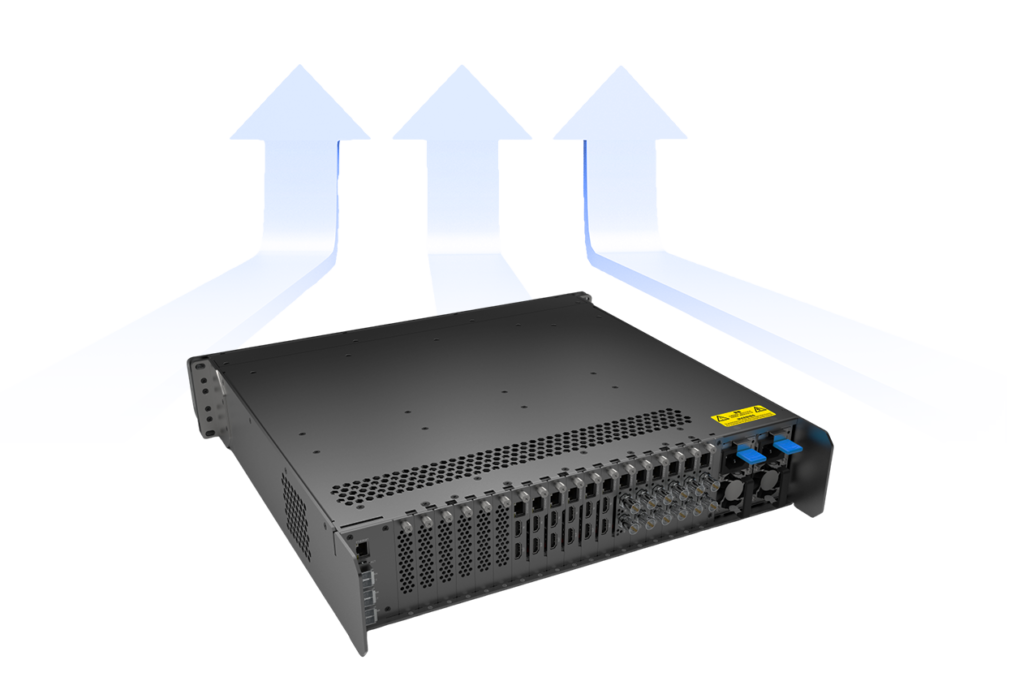

强大的工作流兼容性
简化设置，加速交付：RF02 的集成功能使其成为任何媒体环境下的高效解决方案，实现更顺畅的操作和更快的项目交付。
简洁面板，操控便捷：RF02通过直观简洁的控制面板实现设备与业务流的集中管理，让媒体管理工作更简单、灵活、高效。
卓越性能 极致稳定

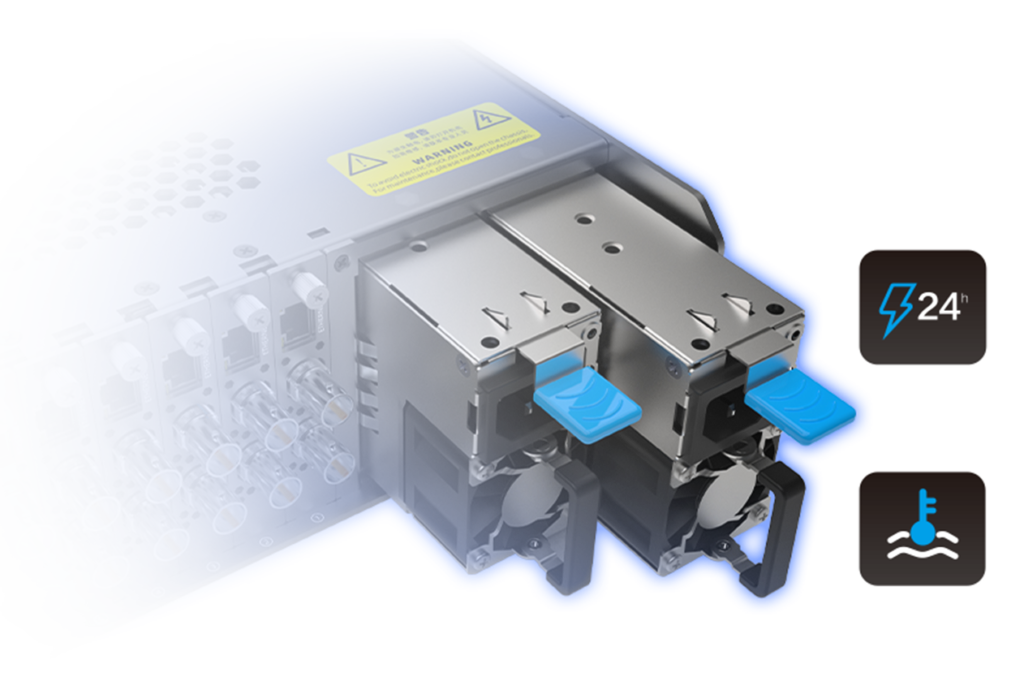

双冗余电源，运行无忧：RF02搭载双冗余热插拔500W电源供应，支持热插拔与冗余热备，确保设备超长续航时间和持续运行。同时，配备5个可控制转速风扇，实现主动式散热与自动温控，确保设备稳定运行于最佳状态。
耐用典范：采用独有的温控系统设计，RF02精准调控，维持所有卡板于最佳运转温度，即便面对专业媒体工作流的极端环境挑战，亦能游刃有余，为设备提供全方位、无死角的保护。
友好的界面管理体验
- 3.0英寸LCD彩显，直观掌控：RF02配备3.0英寸LCD彩色显示屏，实时显示设备与功能卡状态细节，通过按键支持快速配置及实时监控，实现直观高效管理。
- Web远程管理，跨越距离限制：RF02支持基于Web的远程管理平台，通过HTTP/HTTPS协议轻松访问。无论身处何地，都能通过Web界面进行设备配置、状态实时监控及固件升级，操作简便快捷。同时，平台全面兼容Microsoft Edge、Firefox、Chrome、Safari及Opera等主流浏览器，确保跨平台访问的顺畅无阻。
- 设备分组，权限管理：RF02 提供灵活的设备分组和高级权限设置，可保障不同工作流程中的操作安全便捷。
全开源API 自定义集成
- 开源API体验：RF02深知在数字化时代，开放与协作的力量。它为专业用户与开发者提供全面开源的API接口，允许用户进行现有工作流的深度集成，打破不同系统间的壁垒。HTTP/HTTPS API 使远程（可编程）调用和控制变得简单，以便智能任务派发及系统集成工作。
- 自定义解决方案：在RF02的世界里，没有一成不变的解决方案。无论您面临的是与现有软件的兼容难题，还是渴望创建个性化的自动化脚本，亦或是寻求与第三方系统的深度集成，RF02都能以专业级的水准，为您量身打造解决方案，让您的创新之路畅通无阻。
可定制功能性卡板
NDI编解一体卡板
FN-60 4KP60 HDMI 编解码卡板、FN-50 12G-SDI编解码卡板
媒体网关卡（FMG-400）
媒体格式转换专家
- 灵活格式互转：支持视频 H.264/H.265/SpeedHQ(NDI codec)格式互转；NDI Audio/AAC-LC/G.711音频格式互转。
- 广泛的协议支持：轻松实现NDI High Bandwidth/NDI HX/NDI HX3/SRT/RTSP/RTMP/HLS/UDP/RTP等协议之间的相互转换。
FXC-A8600计算卡
FXC-A8600计算卡采用高密度集成设计，搭载强劲的AMD工业级处理器，拥有丰富的高速接口，支持Windows或Linux操作系统的灵活部署，用户可自由安装广播、制作、流媒体软件，无需额外PC设备。
配合千视强大的软件生态支撑、可实现录制、监看、通话等功能，让RF02成为各行业AV-over-IP解决方案的一站式终结答案。
NDI Multiview功能卡（FMV-400）
FMV-400专为视频多画面预览设计，确保每一帧画面都能以极致清晰度呈现，无论是现场直播、后期制作还是多源监控，都能轻松应对，游刃有余。
* 新品即将推出，敬请期待最新动态。

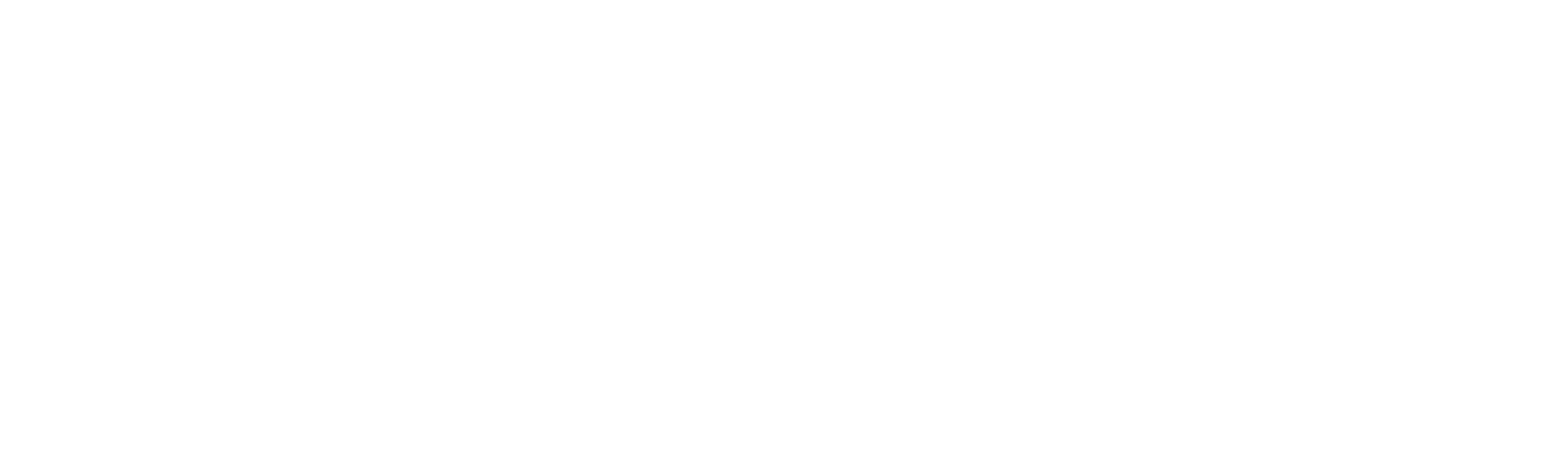

多业务解码功能卡 （FD-400）
FD-400专为多业务复杂媒体工作流设计，它将支持多路视频流的多协议（SRT/ RTMP/ HLS/ TS/ RTP/ RTSP）解码，涵盖H.264与H.265标准，同时兼容NDI HX、NDI HX3及NDI High Bandwidth，并支持最路视频自定义多画面拼接显示，满足复杂场景下的多样化需求。
* 新品即将推出，敬请期待最新动态。
打造极致的媒体业务工作流，丰富多样的业务组合
多通道视频编码器
多通道视频解码器
混合的编码/解码业务
强大的媒体格式转换中心
远程传输与输出
NDI 多画面和视频切换器
技术参数
| 主控制器参数 | |
|---|---|
| 处理器 | 8核ARM64位高性能处理器（Cortex [email protected]） |
| 内存 | 12GB DDR4 |
| 存储器 | 128GB EMMC |
| OS/软件 | Linux 5.10 / KiloLink Server RF版本 |
| 管理与控制 | Web / HTTP API |
| 网络交换模块参数 | |
|---|---|
| 业务板卡连接 | 18x 1Gbps/2.5Gbps 自适应以太网（Slot1/2最高支持 10Gbps） |
| 主控板卡连接 | 2* 5Gbps (Copper) |
| 外部连接 | 3* 10Gbps SFP+光纤以太网接口 (IEEE 802.3ae) 1* 10Gbps RJ45以太网接口 |
| 类型 | 支持 三层管理型交换机/VLAN |
| 交换能力 | 120Gbps |
| 管理与控制 | Web（基于主控制器KiloLink Server RF的管理界面） |
| 整机规格参数 | |
|---|---|
| 业务板卡 | 18x (MAX) /前后贯通式插槽结构（导轨引导，20 Pin金手指连接器） *注：Slot17/18最高可支持到10Gbps，其它1Gbps/2.5Gbps |
| 每槽位最大供电能力：25W | |
| 支持Kiloview编码/解码/编解码一体/媒体网关等多种业务板卡形态 | |
| 物理规格 | 尺寸：483mm（长）x 487mm（宽）x 88 mm（高）[标准2RU] |
| 显示屏 | 3寸LCD彩色液晶显示屏（非触摸） |
| 按键 | 4个，包括开机/关机、上一页、下一页、确认 |
| 接口 | 3个10Gbps SFP + 光纤以太网接口 |
| 1个10Gbps RJ45以太网接口 | |
| 工作温度 | 0°C ~ 40°C / 32℉ ~ 104℉ |
| 保存温度 | -20°C ~ 70°C / -4℉ ~ 158℉ |
| 散热/冷却方式 | 金属散热器，整机依靠主动风冷将热量散出 |
| 电源 | 2x 可热插拔冗余电源（用户可选单电源供电），单电源模块规格：AC 100-240V/7A(Max), 50/60Hz, 500W Max |
| 功耗 | 空载：37W 满载：480W Max （视业务板卡的实际功耗而定） |
| 可组合业务模块 | 18张 (Max)4K全能编码卡 18张 (Max)4K全能解码卡 18张(Max) 视频媒体网关卡 18张 (Max)编码/解码/网关等多业务混合搭配 备注：根据业务场景需要可自由组合卡板类型及数量 可按需定制 |
| 功能与性能 | ||
|---|---|---|
| FN50/FN-60 | 4K编解码能力 | 支持4K分辨率的视频编解码 |
| NDI支持 | 支持NDI High Bandwidth 支持NDI HX及NDI HX3 支持NDI 6协议 |
|
| 多媒体协议兼容 | 支持SRT/RTMP/RTSP/HLS/UDP/RTP等多媒体协议 | |
| 支持色彩画质 | 支持4:2:2 10bit HDR | |
| 互联网传输 | 支持NDI Bridge Utility | |
| FMG-400 | 视频编解码能力 | 支持 1路4KP60 或 4路1080P60 的视频处理 支持H.264、H.265、SpeedHQ编码格式互转 支持超高清 4K 画质 和多路 1080P 播放 |
| 音频处理能力 | 支持多种音频格式互转，包括 PCM、AAC、G.711 | |
| 流媒体协议支持 | 支持多种流媒体协议，包括NDI HB、NDI HX、SRT、RTMP、RTSP、RTP、UDP、HLS 等 支持超过 50个并发连接 |
|
| 推送和拉取模式 | 支持推送和拉取模式，可根据需求配置单播或组播 支持单信号源输入同时输出多种协议，或同一协议下实现多个输出 (* 注：以上新产品的实际能力以最终实际发布为准) |
|
