NDI矩阵系统

管理、调度、切换一站式服务

NDI矩阵系统

CUBE X1 NDI矩阵系统是一款小型的半2U设备,采用软、硬件一体式设计。其系统实现了对信号的统一调度、切换和分发管理,是一款轻量化工作站产品。它最多支持NDI HX 16路输入/32路输出(NDI High Bandwidth 13路输入/26路输出),可实现所有信号无缝切换,且切换过程中无黑屏、无卡顿。此外,系统还支持Router分发模式、NDI多路分发、多业务分组管理、NDI信号轮巡播放。CUBE X1 矩阵系统兼容多种格式(NDI HX/NDI HX3),支持任何分辨率的NDI输入(UHD/HD),适用于多路信号切换、演播室、转播车、EFP系统、新媒体播出/转播制作等多业务场景。

NDI矩阵系统

CUBE X1 NDI矩阵系统是一款小型的半2U设备,采用软、硬件一体式设计。其系统实现了对信号的统一调度、切换和分发管理,是一款轻量 化工作站产品。它最多支持NDI HX 16路输入/32路输出(NDI High Bandwidth 13路输入/26路输出),可实现所有信号无缝切换,且切换过程 中无黑屏、无卡顿。此外,系统还支持Router分发模式、NDI多路分发、多业务分组管理、NDI信号轮巡播放。CUBE X1 矩阵系统兼容多种格 式(NDI HX/NDI HX3),支持任何分辨率的NDI输入(UHD/HD),适用于多路信号切换、演播室、转播车、EFP系统、新媒体播出/转播制 作等多业务场景。

为什么选用千视NDI矩阵系统?

切换无黑屏

NDI多路分发

高度兼容

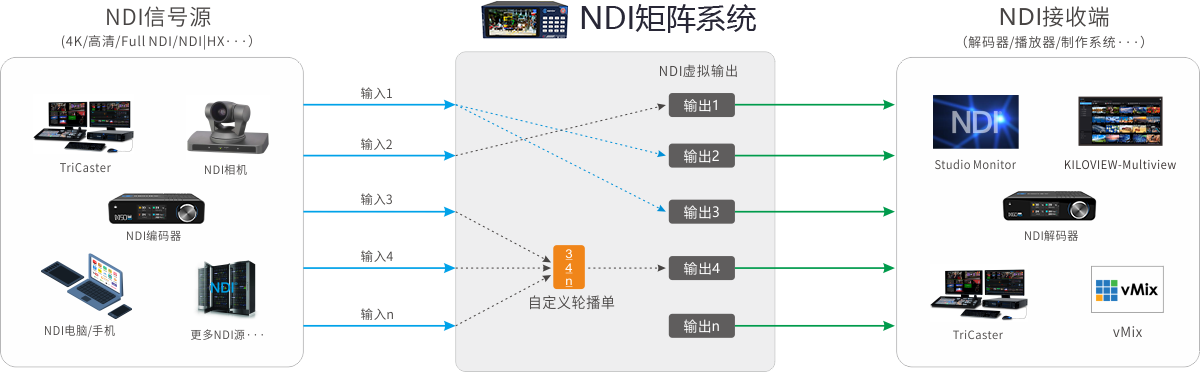

实现路径:

1. 所有NDI源一对一连接到矩阵服务器由矩阵内部进行切换和分发

2. 开启Router 模式,解码端可直接拉取NDI输入的视频源,无需再经过矩阵,为用户节省宽带利用率并有效提高X1的使用性能

3. 矩阵内部创造多个虚拟输出;可以和任意终端进行连接;可实现输入/输出无缝切换

NDI矩阵系统-轻量硬件版CUBE X1缩略图

无缝切换更专业

千视NDI矩阵系统支持所有NDI数据源的接入,可实现NDI HX 16路输入/32路输出(NDI High Bandwidth 13路输入/26路输出)的复制分发和切换。

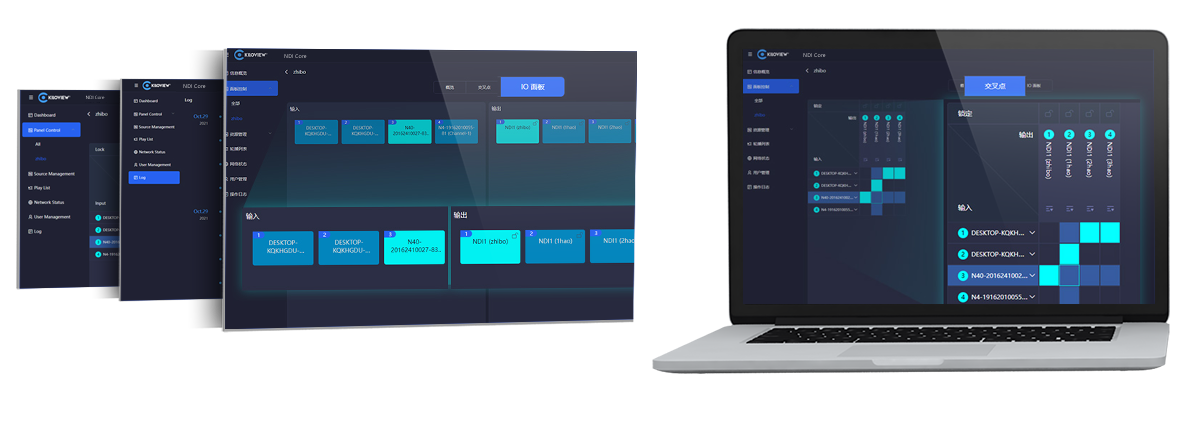

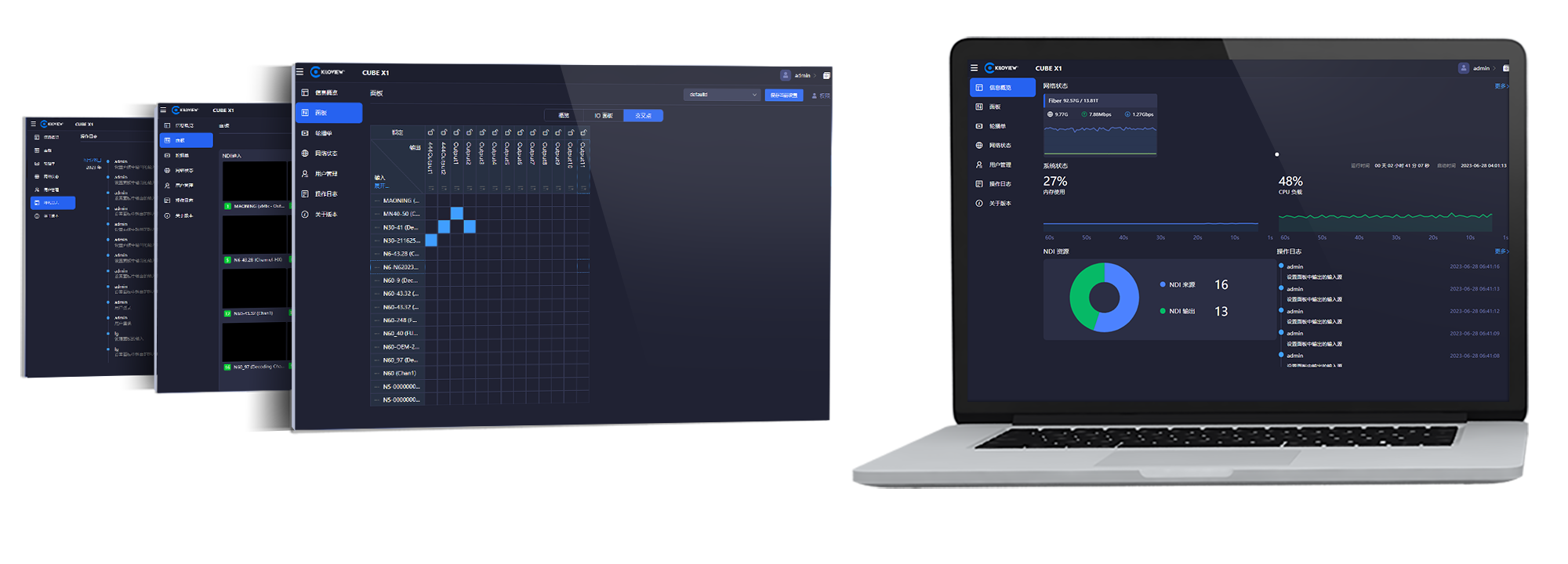

可提供I/O面板和交叉点面板两种切换面板供您选择性使用。

     备注:可根据您的NDI输入/输出路数及其他需求提供定制化服务。

NDI矩阵系统-轻量硬件版CUBE X1缩略图

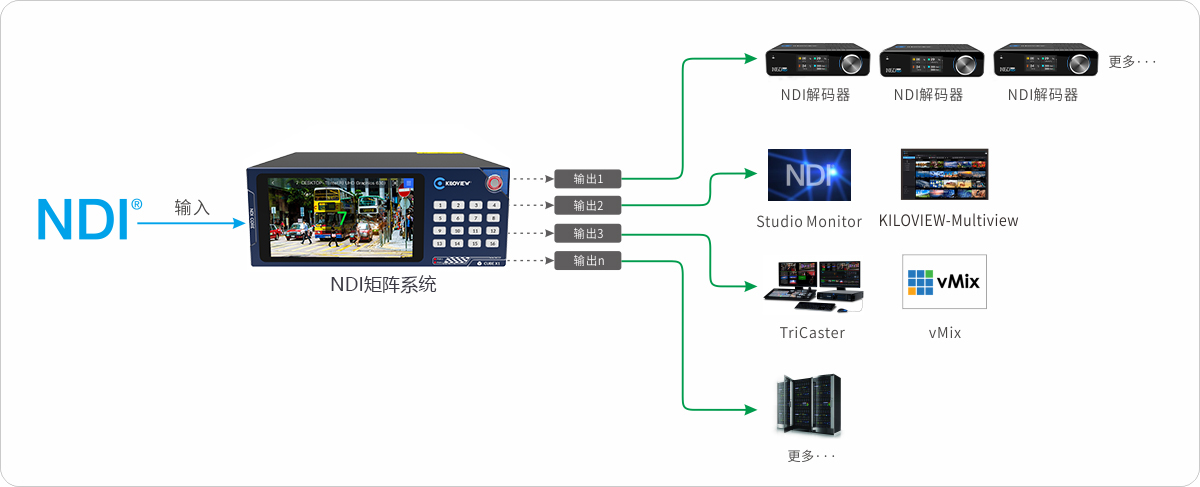

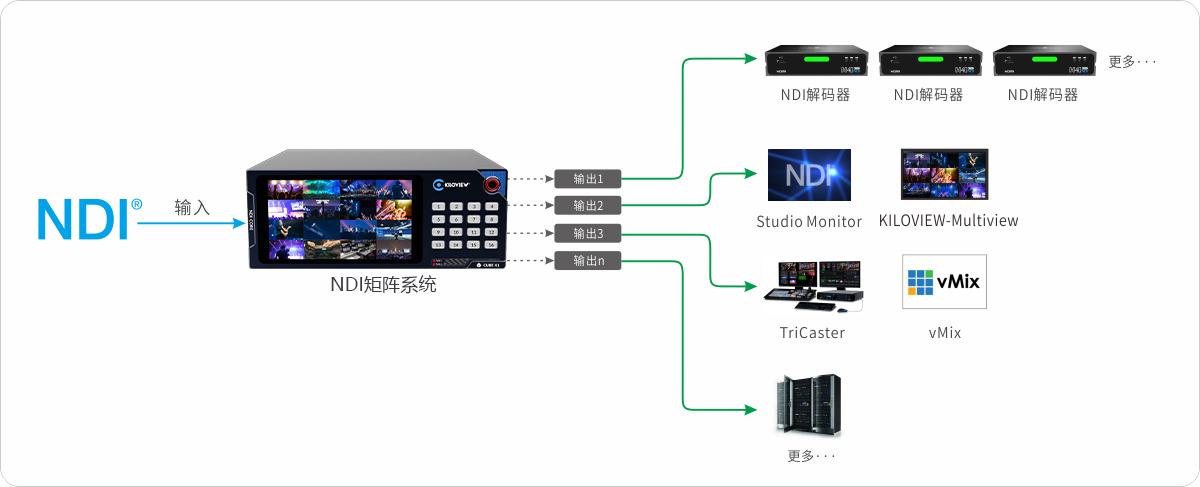

NDI多路分发

区别于简单的路由切换机制,千视NDI矩阵系统支持所有NDI数据源的接入,进而实现NDI信号无缝切换和多路分发。

当您需要在多个目标使用同一个NDI视频源时,系统可根据需要创建多个有效NDI输出,或者同一个输出支持多个目标同时连接。

备注:分发性能与硬件服务器相关。

NDI矩阵系统-轻量硬件版CUBE X1缩略图

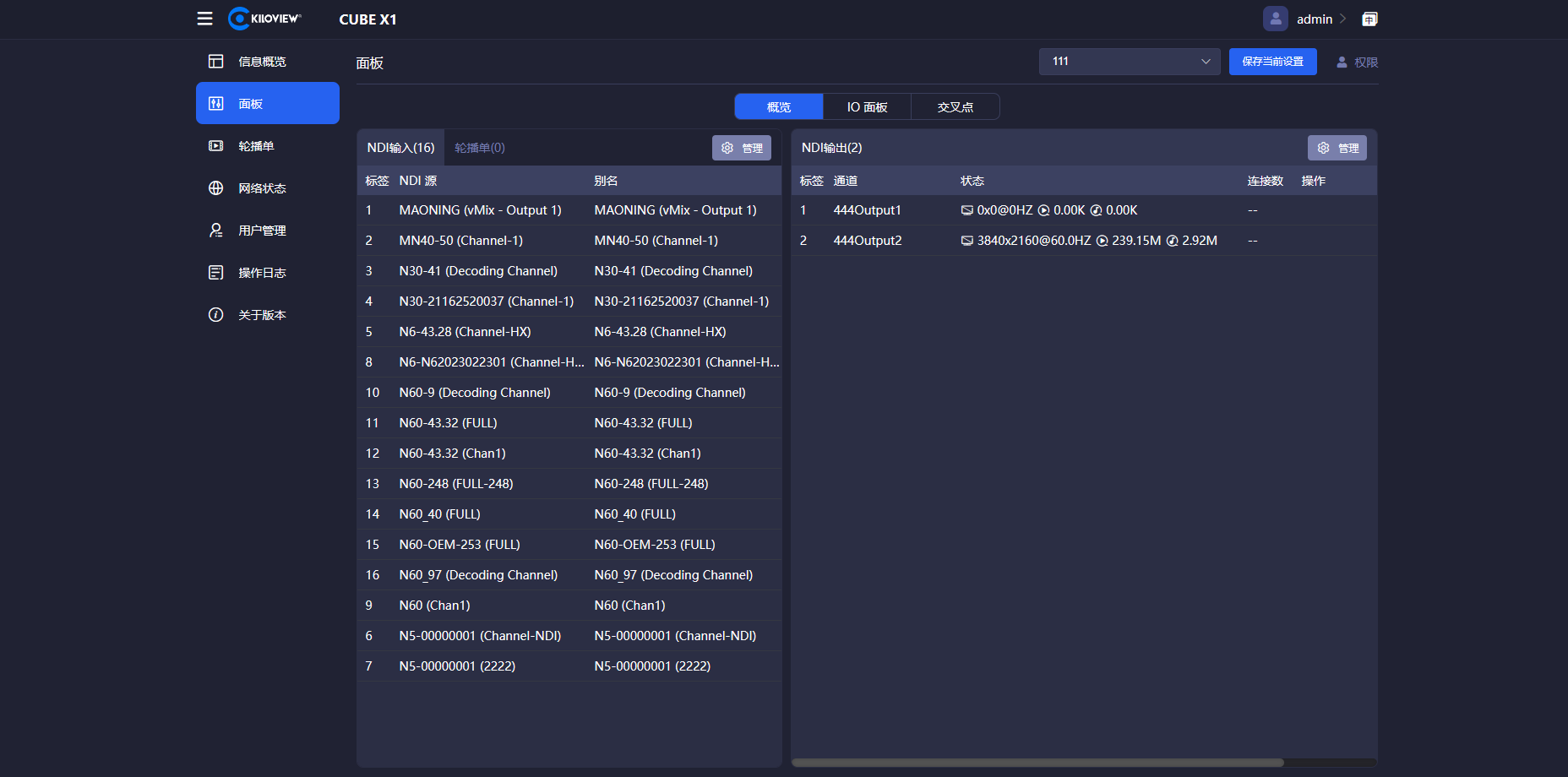

自定义预设模板、精准的调用/切换

预设模板可自由保存提前设置好的输入/输出状态,可以快速地一键调用和精确切换NDI源,NDI输入源的添加可以通过自动或手动的方式来完成,并选择相应源进行输出设置。切换模式可以根据需要选择不同的场景,例如预设分发模式、I/O面板和交叉点面板等。同时,设备还配备物理按键,使切换和调用更加方便,满足不同场景下的应用需求。



NDI矩阵系统-轻量硬件版CUBE X1缩略图

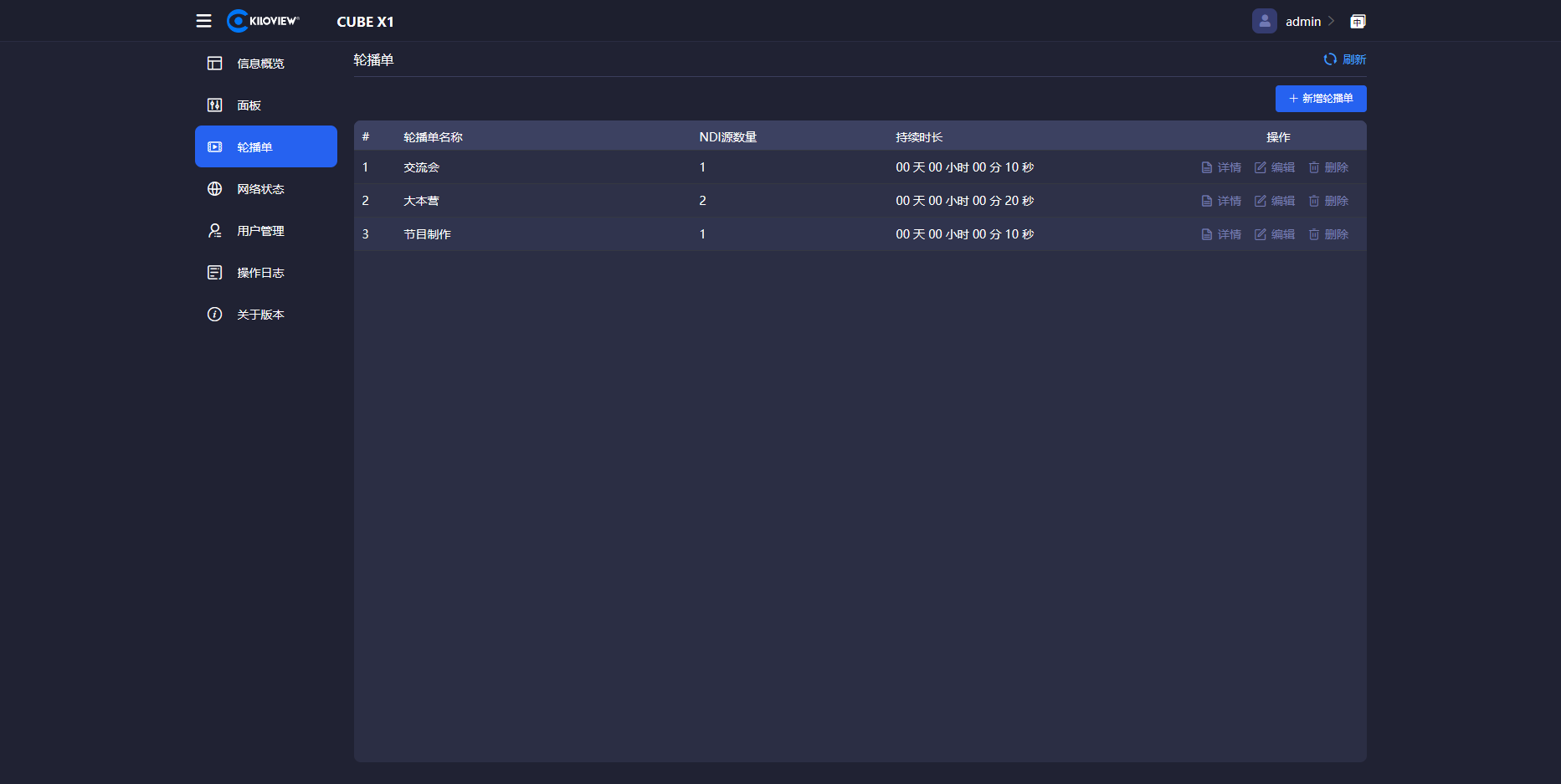

NDI信号轮巡播放

支持NDI信号轮巡播放,您可以自主设置节目源,动态调整播放顺序、播放时间等。

支持顺序播放、循环播放等模式。

适用于会议、数字标牌等各种使用场景。

NDI矩阵系统-轻量硬件版CUBE X1缩略图

兼容各种格式/设备NDI信号

支持NDI High Bandwidth/NDI HX等任意NDI格式和任意数量、任何分辨率的NDI输入,并可与NDI会议相机、NDI手机/电脑、NDI编解码器、NDI制作系统、以及其他支持NDI的软硬件系统无缝对接。

任意数量

任意规格

多分辨率

NDI矩阵系统-轻量硬件版CUBE X1缩略图

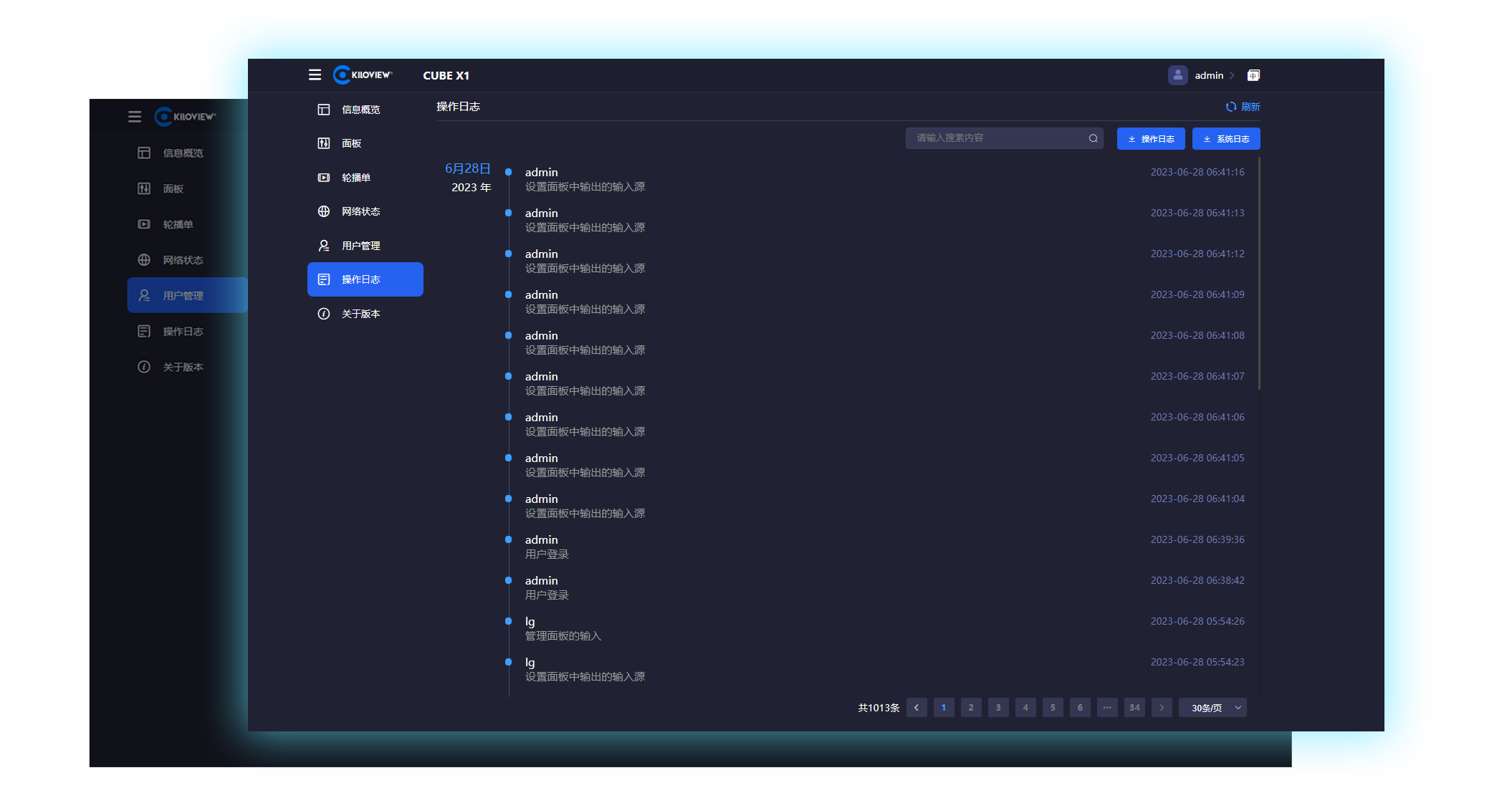

日志管理、权限管理

支持对用户进行集中管理,分配权限级别;

可方便查看操作日志(下载日志),随时进行日志管理。

可视化一键操作

NDI矩阵界面自带LCD触摸屏和实体按键设计,视频画面操作显示集中呈现到内置的5.5寸高清屏上,无需外接显示器,通过按键或触摸即可灵活选择所需要的输入/输出源进行预览监看(可实现音柱显示)/分发/切换。

更多功能,应有尽有

USB扩展,灵活运用

CUBE X1 配备两个USB 2.0接口,可插入鼠标、键盘切换输入/输出源,也可插入U盘用于系统升级等。

HDMI 输出监看

CUBE X1 配备1个HDMI 2.0输出接口,可将画面直接输出到上屏进行预览监看。

稳定可靠的硬件服务器

NDI矩阵系统轻巧、便携、灵活、高效。且进行了加固结构设计,已通过严格的跌落试验,具备良好的防摔、抗震稳定性。

双电源备份

双电源冗余备份,为设备长时间稳定运行提供保障

散热风扇

内置双散热风扇及大面积通风网孔设计,7*24h静音运行

万兆网口

内置两个10GbE的万兆网口,对多路高清视频传输提供可靠的数据带宽保障

NDI矩阵产品外观指示

NDI矩阵产品外观指示

借测申请试用

为了所有的新老用户能够充分体验我们的NDI矩阵系统,我们开通了借测申请通道。您现在可以提交借测申请,享受最新的体验。在借测过程中,如果您有任何疑问或建议,我们非常乐意倾听并给予帮助。请拨打我们的热线电话,我们的团队将竭诚为您提供支持。

应用场景

多路信号切换、演播室、转播车、转播制作公司、EFP系统、新媒体播出、学校及各种企事业单位,园区网络内IP视频信号管理、信号调度、信号备份切换等。

网络节目制作

多路信号切换

NDI矩阵系统-轻量硬件版CUBE X1缩略图

演播室

NDI矩阵系统-轻量硬件版CUBE X1缩略图

新媒体播出

NDI矩阵系统-轻量硬件版CUBE X1缩略图

信号管理/调度

主要参数

产品名称NDI 矩阵系统
产品型号CUBE X1
处理能力4KP60最多支持5路NDI输入,10路NDI输出;
NDI High Bandwidth 1080P60支持13路输入,26路输出;
NDI HX 1080P60支持16路输入,32路输出 ;
总输入带宽不超过2.5Gbps;总输出带宽不超过5Gbps
NDI格式NDI High-Bandwidth/NDI HX/NDI HX3
分辨率最高支持4Kp60,向下兼容
机箱2U机箱(2台合并放入一个机箱内)
HDMI 输出1x HDMI OUT
USB接口2x USB 2.0 (Type-A) ,可插入鼠标、键盘切换输入/输出
音频输入/输出1x 3.5mm LINE IN
1x 3.5mm LINE OUT
网络接口2*10GbE SPF+光纤以太网接口
1*1GbE RJ45以太网接口
物理按键16个数字按键+ 1个开/关键
屏幕类型 5.5寸LCD电容式触摸显示屏,显示分辨率1920x1080@50Hz
CPU8核 ARM64 高性能处理器
内存12GB
按键1x 开机/关机按键
16x 数字按键
硬盘16GB
冗余电源双电源保护:100~230V
操作系统Linux系统
整机产品重量约2.00kg
管理方式Web端
尺寸220*231.45*88mm(2台X1可组合为1个2U机箱)
